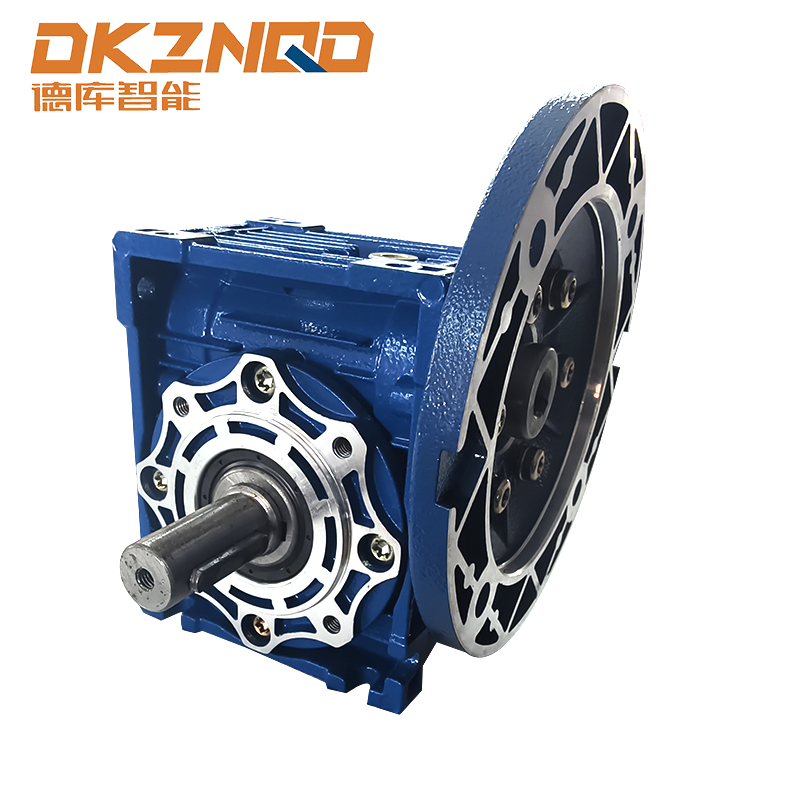

Ano ang isang RV Worm Gear Reducer at Paano Ito Gumagana?

Sa larangan ng industriyal na makinarya at automation, ang mahusay na paghahatid ng kapangyarihan at paggalaw ay higit sa lahat. Kabilang sa iba't ibang mga bahagi na idinisenyo para sa layuning ito, ang mga reducer ng bilis ay gumaganap ng isang kritikal na papel sa pagsasaayos ng bilis ng output at metalikang kuwintas mula sa isang motor patungo sa mga kinakailangang antas para sa isang aplikasyon. Ang isang partikular na kapansin-pansing uri sa loob ng kategoryang ito ay ang rv worm gear reducer. Kilala ang device na ito sa natatanging kumbinasyon ng cycloidal drive at worm gear drive, na nagreresulta sa isang mekanismo na nag-aalok ng mataas na torque output, pambihirang shock load capacity, at compact na mga sukat. Pag-unawa sa mga prinsipyo ng disenyo, mekanika ng pagpapatakbo, at naaangkop na aplikasyon ng isang rv worm gear reducer ay mahalaga para sa mga inhinyero at taga-disenyo na naghahanap ng pinakamainam na pagganap at pagiging maaasahan sa hinihingi na mga kapaligiran.

Ang terminong "RV" ay madalas na isang pagdadaglat para sa "rotation vector," na nagpapahiwatig sa kakayahan ng reducer na mahusay na pamahalaan ang mga puwersa ng pag-ikot. Ang disenyo ay mapanlikhang nagsasama ng dalawang natatanging yugto ng pagbabawas ng bilis. Ang pangunahing yugto ay karaniwang nagsasangkot ng isang worm gear set, habang ang pangalawang yugto ay gumagamit ng isang cycloidal pinwheel na mekanismo. Ang hybrid na diskarte na ito ay nagbibigay-daan sa rv worm gear reducer na malampasan ang ilan sa mga limitasyon na likas sa mga karaniwang worm gearbox, tulad ng mas mababang kahusayan at limitadong shock resistance, habang pinapanatili ang kanilang mga pakinabang, tulad ng mataas na reduction ratios at compactness. Ang resulta ay isang matibay at lubos na may kakayahang bahagi na nagsisilbing pundasyon sa maraming precision motion control system.

Ang Pangunahing Disenyo at Mga Bahagi

Ang arkitektura ng isang rv worm gear reducer ay kumplikado ngunit eleganteng, na ininhinyero para sa tibay at pagganap. Ang pagtatayo nito ay maaaring hatiin sa ilang mga pangunahing bahagi na gumagana sa konsiyerto upang makamit ang paggana nito. Ang unang pangunahing elemento ay ang worm gear input stage. Binubuo ito ng isang worm screw, na siyang bahagi ng pagmamaneho na konektado sa input shaft at motor, at isang worm wheel. Habang umiikot ang worm screw, ang mga thread nito ay sumasali sa mga ngipin sa worm wheel, na nagiging sanhi ng pag-ikot ng gulong. Ang yugtong ito ay nagbibigay ng paunang, makabuluhang pagbabawas ng bilis at pagtaas ng torque.

Ang pangalawa at pagtukoy sa yugto ay ang mekanismo ng pagbawas ng cycloidal. Ang bahaging ito ay binubuo ng isang set ng mga bahagi kabilang ang isang sira-sira cam, cycloidal disc, ring pin, at isang mekanismo ng output. Ang paggalaw mula sa worm wheel ay inililipat sa isang sira-sira cam. Ang cam na ito ay nagtutulak ng dalawang cycloidal disc, na may lobed, parang kidney-bean na hugis na may mga butas sa paligid ng kanilang perimeter. Ang mga disc na ito ay nagme-mesh sa isang singsing ng mga nakatigil na pin na nakalagay sa casing ng reducer. Ang paggalaw ng eccentric cam ay nagiging sanhi ng mga cycloidal disc na sumailalim sa isang kumplikadong oscillating rotation. Gayunpaman, dahil ang mga disc ay pinipigilan ng mga nakatigil na pin, ang kanilang paggalaw ay isinalin sa isang mabagal, kinokontrol na pag-ikot ng output shaft. Ang dalawang yugtong prosesong ito ang nagbibigay sa rv worm gear reducer ng mga kahanga-hangang katangian nito.

Ang isang kritikal na tampok ng disenyo ay ang pagsasama ng isang pre-load na taper roller bearing kaayusan. Ang sistema ng tindig na ito ay may pananagutan sa pagsuporta sa mataas na pagkarga at mga sandali na napapailalim sa reducer sa panahon ng operasyon. Tinitiyak nito ang higpit ng istruktura, pinapaliit ang pagpapalihis sa ilalim ng pagkarga, at nag-aambag sa pambihirang katumpakan ng posisyon at mahabang buhay ng unit. Higit pa rito, ang buong pagpupulong ay nasa loob ng isang matibay, mataas na lakas na pambalot, na kadalasang ibinubuhos mula sa bakal o aluminyo, na nagbibigay ng proteksyon mula sa mga kontaminant at nagpapanatili ng tumpak na pagkakahanay ng lahat ng panloob na bahagi. Ang matatag na konstruksyon ay isang pangunahing dahilan para sa malawakang paggamit nito sa mga mabibigat na aplikasyon.

Mga Prinsipyo sa Operasyon at Pangunahing Katangian

Ang operasyon ng isang rv worm gear reducer ay isang symphony ng mekanikal na katumpakan. Ang kapangyarihan ay inilalapat sa input shaft, umiikot sa worm screw. Ang pakikipag-ugnayan sa pagitan ng worm screw at ng worm wheel ay nakakamit ang unang pagbawas. Ang ngayon ay mas mabagal na umiikot na worm wheel ang nagtutulak sa sira-sirang cam ng cycloidal stage. Ang pag-ikot ng cam na ito ay nagbibigay ng sira-sira na paggalaw sa mga cycloidal disc. Habang gumagalaw ang mga disc na ito, ang mga lobe nito ay umiikot sa loob ng nakatigil na ring pin. Para sa bawat buong pag-ikot ng eccentric cam, ang mga cycloidal disc ay umuusad ng isang bilang ng mga lobe na katumbas ng pagkakaiba sa pagitan ng bilang ng mga lobe sa disc at ang bilang ng mga nakatigil na pin. Ang pagkilos na ito ay nagreresulta sa napakataas na ratio ng pagbawas sa ikalawang yugto.

Ang kumbinasyon ng dalawang yugtong ito ay nagbibigay-daan sa rv worm gear reducer na makamit ang napakataas na single-stage reduction ratio, kadalasan mula 30:1 hanggang lampas 100:1. Ang pangwakas na output ay isang makinis, tuluy-tuloy na pag-ikot ng output shaft sa isang lubhang pinababang bilis at makabuluhang pinalakas na metalikang kuwintas. Ang isa sa mga pinaka makabuluhang bentahe ng disenyo na ito ay ang nito pambihirang shock load resistance . Ang malaking contact area sa pagitan ng cycloidal disc lobes at ng ring pins, kasama ang lakas ng mga bahagi, ay nagbibigay-daan sa reducer na sumipsip at makatiis ng biglaan, matinding impact load na makakasira o makakasira ng iba pang mga uri ng gearbox.

Ang isa pang pagtukoy sa katangian ay nito mataas na torsional stiffness at minimal na backlash . Ang torsional stiffness ay tumutukoy sa paglaban ng reducer sa pag-twist sa ilalim ng pagkarga, na mahalaga para sa pagpapanatili ng katumpakan sa mga sistema ng pagpoposisyon. Ang likas na disenyo ng mekanismo ng cycloidal, na may maraming mga punto ng contact, ay nagsisiguro na mayroong napakakaunting libreng paggalaw o "paglalaro" sa pagitan ng mga input at output shaft. Ang mababang backlash na ito ay mahalaga para sa mga application na nangangailangan ng paulit-ulit at tumpak na paggalaw, tulad ng sa robotic arm o CNC machinery. Bukod pa rito, habang ang isang karaniwang worm gear reducer ay kilala sa mas mababang kahusayan nito, ang pagsasama ng rolling action sa cycloidal stage ay nagpapabuti sa pangkalahatang kahusayan ng rv worm gear reducer, na ginagawa itong isang mas maraming energy-conscious na pagpipilian para sa patuloy na operasyon.

Mga Bentahe at Limitasyon sa Aplikasyon

Ang natatanging disenyo ng rv worm gear reducer ay nagbibigay ng isang natatanging hanay ng mga pakinabang na ginagawa itong angkop para sa isang malawak na hanay ng mga hinihinging gawaing pang-industriya. Ang pinakatanyag na benepisyo nito ay ang walang kapantay na kakayahang pangasiwaan ang matataas na shock load. Ginagawa nitong mainam na pagpipilian para sa mga aplikasyon tulad ng kagamitan sa paghawak ng materyal, mga pandurog, o makinarya sa konstruksiyon, kung saan karaniwan ang mga biglaang at matinding pagbabago sa pagkarga. Ang katatagan ng mga panloob na bahagi nito ay nagsisiguro ng maaasahang operasyon at mahabang buhay ng serbisyo kahit na sa mga malupit na kondisyong ito.

Higit pa rito, nito compact at space-saving na disenyo ay isang malaking kalamangan. Sa kabila ng mataas na densidad ng kapangyarihan at output ng torque nito, ang rv worm gear reducer ay kadalasang may mas maliit na footprint kumpara sa iba pang mga uri ng reducer na nag-aalok ng katulad na pagganap. Ang pagiging compact na ito ay napakahalaga sa modernong disenyo ng makinarya, kung saan ang espasyo ay kadalasang nasa isang premium. Ang mataas na torsional rigidity nito at mababang backlash, gaya ng naunang nabanggit, ay ginagawa itong isang pangunahing pagpipilian para sa mga aplikasyon ng katumpakan. Kabilang dito ang malawakang paggamit nito sa mga robot na pang-industriya, kung saan ito ay karaniwang matatagpuan sa mga kasukasuan ng base, braso, at balikat, na nagbibigay ng lakas upang magdala ng mabibigat na kargamento at ang katumpakan upang iposisyon ang mga ito nang tama.

Gayunpaman, tulad ng anumang bahagi ng engineering, hindi ito walang mga limitasyon. Ang pangunahing pagsasaalang-alang ay gastos. Ang proseso ng pagmamanupaktura para sa isang rv worm gear reducer ay kumplikado, na nangangailangan ng mataas na katumpakan na machining at assembly. Dahil dito, ang mga yunit na ito ay karaniwang mas mahal kaysa sa karaniwang mga worm gearbox o helical gear reducer. Ang mas mataas na paunang pamumuhunan na ito ay dapat bigyang-katwiran ng mga kinakailangan ng aplikasyon para sa pagganap, tibay, at katumpakan. Ang isa pang pagsasaalang-alang ay, sa kabila ng pinahusay na kahusayan sa mga purong worm drive, ang kahusayan nito ay maaari pa ring mas mababa kaysa sa isang planetary gear reducer sa ilang mga operating range. Samakatuwid, para sa mga application na patuloy na tumatakbo kung saan ang pagkonsumo ng enerhiya ay isang pangunahing alalahanin, ang salik na ito ay dapat na timbangin laban sa iba pang mga benepisyo nito.

Ang sumusunod na talahanayan ay nagbubuod ng mga pangunahing pakinabang at pagsasaalang-alang:

Mga Karaniwang Pang-industriya na Aplikasyon at Paggamit

Tinitiyak ng matatag at tumpak na katangian ng rv worm gear reducer ang presensya nito sa iba't ibang spectrum ng mga industriya. Ang aplikasyon nito ay idinidikta ng pangangailangan para sa maaasahang paghahatid ng kuryente sa ilalim ng mapaghamong mga kondisyon. Sa larangan ng robotics, ito ay halos kailangan. Articulated robot joints lubos na umaasa sa mga reducer na ito upang magbigay ng kinakailangang torque para sa paggalaw habang tinitiyak ang katumpakan at higpit na kinakailangan para sa tumpak na pagpoposisyon ng mga tool at workpiece. Mula sa mga linya ng pagpupulong ng sasakyan hanggang sa paglalagay ng electronic component, ang rv worm gear reducer ay nagbibigay-daan sa maayos at malakas na paggalaw na tumutukoy sa modernong automation.

Ang isa pang mahalagang bahagi ng paggamit ay sa kagamitan sa paghawak ng materyal. Ang mga conveyor system, kung sa airport baggage handling, warehouse distribution centers, o mining operations, ay kadalasang gumagamit ng mga reducer na ito para magmaneho ng mga roller o sinturon. Ang kanilang shock load capacity ay mahalaga para sa paghawak ng mga biglaang pagsisimula, paghinto, at mga epekto ng mabibigat na produkto. Katulad nito, matatagpuan ang mga ito sa makinarya ng pag-angat at pag-angat gaya ng mga crane at winch, kung saan ang kanilang mataas na torque output at likas na kaligtasan—isang worm drive ay karaniwang self-locking at pinipigilan ang pabalik na pagmamaneho—ay nagbibigay ng parehong kapangyarihan at seguridad kapag humahawak ng mga nasuspinde na load.

Ginagamit din ng mga industriya ng pagkain at inumin, parmasyutiko, at packaging ang mga reducer na ito sa makinarya tulad ng mga filling machine, palletizer, at mga sistema ng pag-label. Sa mga setting na ito, bukod sa pagganap, kritikal ang pagiging maaasahan at kalinisan. Maraming rv worm gear reducer ang available na may mga sealed housing at coatings na lumalaban sa corrosion at makatiis sa wash-down procedures, na ginagawang angkop ang mga ito para sa malinis at sterile na kapaligiran. Kasama sa iba pang karaniwang mga application ang construction equipment (hal., mga concrete mixer, excavator slewing rings), machine tool para sa mga indexing table, at anumang sitwasyon kung saan ang mataas na torque, mababang bilis na output ay kinakailangan mula sa isang compact at matatag na source.

Pamantayan sa Pagpili at Mga Alituntunin sa Pagpapanatili

Ang pagpili ng naaangkop na rv worm gear reducer para sa isang partikular na aplikasyon ay nangangailangan ng maingat na pagsusuri ng ilang mga parameter ng pagpapatakbo. Ang pangunahing kadahilanan ay ang kinakailangan output torque at bilis ng pagpapatakbo . Ang reducer ay dapat na laki upang mahawakan ang maximum na torque ng application, kabilang ang anumang inaasahang pag-load ng shock, nang hindi lalampas sa na-rate na kapasidad nito. Higit pa rito, dapat piliin ang ratio ng pagbabawas upang makamit ang nais na bilis ng output mula sa magagamit na bilis ng motor ng input. Kabilang sa iba pang kritikal na salik ang uri at magnitude ng mga panlabas na load, tulad ng radial load, axial load, at moment load, na kumikilos sa output shaft. Ang mga puwersang ito ay sinusuportahan ng mga output bearings, at ang paglampas sa kanilang mga rating ay maaaring humantong sa napaaga na pagkabigo.

Ang operating environment ay isa pang mahalagang criterion sa pagpili. Ang mga salik gaya ng temperatura sa paligid, pagkakaroon ng alikabok, kahalumigmigan, o mga nakakaagnas na kemikal ay tutukuyin ang pangangailangan para sa mga partikular na seal, pang-ibabaw na paggamot, o mga espesyal na pampadulas. Halimbawa, ang mga aplikasyon sa matinding temperatura ay nangangailangan ng mga lubricant na may naaangkop na lagkit at thermal stability. Ang nais na buhay ng serbisyo at ikot ng tungkulin (patuloy kumpara sa pasulput-sulpot na operasyon) ay makakaimpluwensya rin sa proseso ng pagpili, na tinitiyak na ang reducer ay nakakatugon sa mga inaasahan sa pagiging maaasahan.

Kapag na-install na, ang tamang maintenance ay susi sa pag-maximize ng buhay ng serbisyo at performance ng isang rv worm gear reducer. Ang pinakamahalagang gawain sa pagpapanatili ay regular na pamamahala ng pagpapadulas . Ang tamang uri at dami ng pampadulas ay dapat gamitin, at dapat itong baguhin sa mga pagitan na inirerekomenda ng tagagawa, batay sa mga kondisyon ng pagpapatakbo. Ang mga pana-panahong pagsusuri para sa pagtagas ng langis at kontaminasyon ay mahalaga din. Bukod pa rito, mahalagang regular na suriin kung may hindi pangkaraniwang ingay o vibration, na maaaring mga maagang tagapagpahiwatig ng misalignment, pagkasira ng bearing, o iba pang panloob na isyu. Ang pagtiyak na ang lahat ng mounting bolts ay ligtas at ang unit ay hindi napapailalim sa mga load na lampas sa mga detalye nito ay makakatulong sa pangmatagalan, walang problema na operasyon. Bagama't ang mga reducer na ito ay idinisenyo para sa tibay, ang pagpapabaya sa pangunahing pagpapanatili ay maaaring humantong sa maiiwasang downtime at magastos na pag-aayos.

Sa konklusyon, ang rv worm gear reducer ay nakatayo bilang isang tuktok ng disenyo ng power transmission, mahusay na pinagsasama ang mga pakinabang ng worm at cycloidal gearing. Ang mga namumukod-tanging feature nito—mataas na torque capacity, pambihirang resilience sa shock load, compact size, at minimal na backlash—ay ginagawa itong isang engineered na solusyon para sa mga pinaka-mapanghamong pang-industriyang aplikasyon. Mula sa tumpak na mga joints ng isang welding robot hanggang sa malakas na drive ng isang conveyor belt na gumagalaw ng toneladang materyal, ang papel nito ay kritikal. Bagama't ang paunang gastos at mga partikular na katangian ng kahusayan nito ay maaaring hindi gawin itong unibersal na pagpipilian para sa bawat senaryo, ang mga benepisyo nito sa pagganap sa tamang aplikasyon ay hindi maikakaila. Ang pag-unawa sa mga prinsipyo nito at wastong aplikasyon ay mahalaga para sa mga inhinyero na naglalayong bumuo ng makinarya na hindi lamang makapangyarihan at mahusay kundi matatag at maaasahan din.
