Sa hinihinging mundo ng industriyal na makinarya, ang pagpili ng sistema ng paghahatid ng kuryente ay isang kritikal na desisyon na direktang nakakaapekto sa produktibidad, mga gastos sa pagpapatakbo, at pangmatagalang pagiging maaasahan. Kabilang sa iba't ibang opsyon na magagamit, ang f series parallel shaft helical gearmotor ay itinatag ang sarili bilang isang nangungunang solusyon para sa mga aplikasyon ng mabibigat na tungkulin. Ang reputasyon nito ay hindi itinayo sa mga paghahabol sa marketing ngunit sa isang pundasyon ng matatag na mga prinsipyo sa engineering at isang pilosopiya sa disenyo na inuuna ang pagtitiis sa ilalim ng mabibigat na kondisyon.

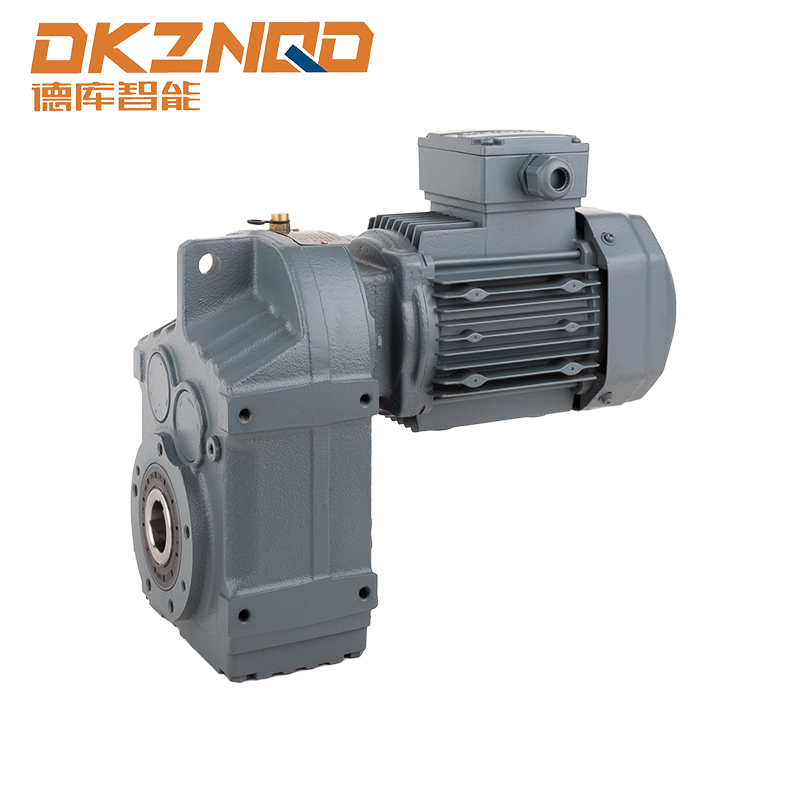

Ang Foundational Design Principle ng F Series Parallel Shaft Helical Gearmotor
Ang pangunahing kakayahan ng anumang gearmotor ay nakasalalay sa pangunahing disenyo nito. Ang f series parallel shaft helical gearmotor ay nailalarawan sa pamamagitan ng isang pagsasaayos kung saan ang mga input at output shaft ay nakaposisyon parallel sa bawat isa. Ang kaayusan na ito ay likas na mahusay para sa paglipat ng kuryente. Ang terminong "helical" ay tumutukoy sa partikular na geometry ng mga gear sa loob ng mga yugto ng pagbabawas. Hindi tulad ng mga spur gear na may mga ngipin na pinutol nang tuwid at parallel sa axis ng gear, ang mga helical na gear ay pinuputol sa isang anggulo, na bumubuo ng isang segment ng isang helix. Ang simple ngunit malalim na pagkakaiba sa disenyo ng ngipin ay ang pinagmulan ng maraming mga pakinabang sa pagganap na kritikal para sa mabigat na gawaing operasyon.
Pinapadali ng helical na disenyo ang isang unti-unting proseso ng pakikipag-ugnayan sa pagitan ng mga nagme-meshing na ngipin. Habang nagkakadikit ang dalawang gear, ang nangungunang gilid ng ngipin ay magsisimulang magdikit bago madikit ang buong lapad ng ngipin. Nagreresulta ito sa isang maayos, tuluy-tuloy na paglipat ng load mula sa isang ngipin patungo sa susunod. Ang pamamaraang ito ng operasyon ay kabaligtaran sa biglaang, solong linyang pagdikit ng mga spur gear. Ang mga implikasyon para sa paggamit ng mabigat na tungkulin ay makabuluhan: nabawasan ang pag-load ng shock , mas kaunting vibration, at mas maayos at mas tahimik na operasyon kahit na sa ilalim ng mataas na torque na mga kondisyon. Ang kinokontrol na pakikipag-ugnayan na ito ay nagpapaliit sa pinakamataas na konsentrasyon ng stress sa mga ngipin ng gear, na isang pangunahing salik sa pagpapahaba ng buhay ng serbisyo ng unit at pagbabawas ng napaaga na pagkasira at pagkabigo.
Higit pa rito, ang parallel shaft arrangement ay nagbibigay-daan para sa pagpapatupad ng maramihang mga yugto ng pagbabawas sa loob ng isang compact housing. Ang bawat yugto ay nag-aambag sa f series parallel shaft helical gearmotor ang kakayahang makamit ang mataas na mga ratio ng pagbabawas habang pinapanatili ang isang mataas na antas ng kahusayan. Ang modularity ng disenyong ito ay nagpapahintulot din sa isang malawak na hanay ng output metalikang kuwintas at mga kumbinasyon ng bilis, na ginagawa itong isang versatile na platform na maaaring i-engineered upang umangkop sa isang malawak na spectrum ng mga pang-industriyang pangangailangan nang hindi nangangailangan ng kumpletong muling disenyo para sa bawat aplikasyon.
Engineering para sa Endurance: Mga Tampok ng Katatagan at Katatagan
Ang mga aplikasyon ng mabibigat na tungkulin ay hindi mapapatawad. Kasama nila mataas na radial at axial load , patuloy na operasyon, pagkakalantad sa mga contaminant, at mga potensyal na kondisyon ng overload. Ang f series parallel shaft helical gearmotor ay ininhinyero mula sa simula upang makayanan ang mga hamong ito sa pamamagitan ng kumbinasyon ng mga mahuhusay na materyales, katumpakan na pagmamanupaktura, at mga tampok na proteksiyon.
Ang mga gear set, ang puso ng unit, ay karaniwang gawa mula sa case-hardened alloy steels. Ang mga materyales na ito ay pinili para sa kanilang pambihirang lakas at paglaban sa pagsusuot. Ang mga ngipin ay kadalasang ginagawang tumpak gamit ang mga proseso tulad ng paghobbing at paghubog, na sinusundan ng heat treatment upang makamit ang isang matigas, matibay na ibabaw na makatiis sa pitting at abrasion, habang pinapanatili ang isang matigas na core upang sumipsip ng mga impact load at maiwasan ang pagkabasag ng ngipin. Tinitiyak ng katumpakan ng pagputol ng gear ang pinakamainam na profile at lead ng ngipin, na mahalaga para sa pagpapanatili ng pare-pareho backlash antas at tinitiyak ang pantay na pamamahagi ng load sa buong lapad ng mukha ng gear. Ang atensyong ito sa detalye sa pagmamanupaktura ay direktang isinasalin sa pinahabang buhay ng pagpapatakbo at pare-parehong pagganap.
Ang housing, o ang gearbox casing, ay isa pang kritikal na bahagi. Karaniwan itong hinagis mula sa mataas na uri ng bakal o aluminyo. Ang mga pabahay na bakal ay partikular na pinahahalagahan sa mga setting ng mabigat na tungkulin para sa kanilang pambihirang higpit at mga katangian ng pamamasa. Ang isang matibay na pabahay ay hindi mapag-usapan dahil pinipigilan nito ang pagpapalihis sa ilalim ng mataas na pagkarga. Ang anumang pagbaluktot sa housing ay maaaring hindi pagkakapantay-pantay ng mga gear at bearings, na humahantong sa puro stress, pagtaas ng pagkasira, ingay, at sa huli, sakuna na pagkabigo. Ang matatag na konstruksyon ng f series parallel shaft helical gearmotor tinitiyak ng pabahay na ang mga panloob na bahagi na nakahanay sa katumpakan ay mananatili sa kanilang mga tamang posisyon sa buong duty cycle, na ginagarantiyahan ang maaasahang pagganap.
Ang pagbubuklod ay ang unang linya ng depensa laban sa kapaligiran. Heavy-duty oil seal at labyrinth sealing system ay ginagamit sa mga labasan ng baras upang maiwasan ang pagpasok ng alikabok, halumigmig, at iba pang mga kontaminant sa hangin, habang pinapanatili din ang mahahalagang langis na pampadulas sa loob ng gearbox. Sa mas matinding mga kapaligiran, ang mga karagdagang opsyon sa sealing ay kadalasang magagamit. Ang integridad ng mga seal na ito ay pinakamahalaga para sa pagpapanatili ng malinis at mahusay na lubricated na panloob na kapaligiran, na mahalaga para sa pagkamit ng dinisenyo na buhay ng serbisyo ng mga gears at bearings.
| Tampok | Benepisyo para sa Mabigat na Tungkulin na Aplikasyon |
|---|---|
| Case-Hardened Alloy Steel Gears | Superior resistance sa pagsusuot, pitting, at pagkasira ng ngipin sa ilalim ng mataas na stress. |
| High-Rigidity Cast Iron Housing | Pinipigilan ang pagpapalihis sa ilalim ng pagkarga, tinitiyak ang perpektong gear at pagkakahanay ng tindig. |
| Mga Advanced na Sistema ng Sealing | Pinoprotektahan ang mga panloob na bahagi mula sa kontaminasyon at pinapanatili ang pagpapadulas. |
| Malaking Diameter Output Shaft | Nagbibigay ng mataas na overhung load capacity at paglaban sa torsional shear forces. |
| Mga Na-optimize na Pag-aayos ng Bearing | Sinusuportahan ang mataas na radial at axial load, tinitiyak ang maayos na operasyon at mahabang buhay. |
Performance Under Load: Naghahatid ng Power, Torque, at Efficiency
Ang pinakahuling sukatan ng pagiging angkop ng isang gearmotor para sa mabigat na gawain ay ang pagganap nito kapag nakakonekta sa load. Ang f series parallel shaft helical gearmotor mahusay sa paghahatid ng mataas output torque na may kapansin-pansin mekanikal na kahusayan .
Ang disenyo ng helical gear ay talagang mas mahusay kaysa sa mga alternatibong uri ng gear tulad ng mga worm gear. Bagama't nakikita ng mga worm gears ang pagbaba ng kahusayan nang malaki sa mas mataas na mga ratio ng pagbabawas, kadalasang bumababa sa ibaba 60%, ang f series parallel shaft helical gearmotor karaniwang nagpapanatili ng mga rating ng kahusayan sa pagitan ng 95% at 98% bawat yugto ng pagbabawas. Ito ay may direkta at malaking epekto sa mga gastos sa pagpapatakbo. Ang mas mataas na kahusayan ay nangangahulugan na mas kaunting enerhiya ang nasasayang bilang init, na binabawasan ang kinakailangang input power para sa isang naibigay na output. Para sa isang pasilidad na nagpapatakbo ng dose-dosenang o daan-daang motor, ang pinagsama-samang pagtitipid ng enerhiya na ito ay kumakatawan sa isang makabuluhang pagbawas sa pagkonsumo at gastos ng kuryente, pati na rin ang isang mas mababang carbon footprint. Ang pinababang henerasyon ng init ay nag-aambag din sa pagiging maaasahan, dahil binabawasan nito ang thermal stress sa lubricant at panloob na mga bahagi, na nagbibigay-daan para sa mas mataas na pinapahintulutang temperatura ng pagpapatakbo o mas mahabang tuluy-tuloy na oras ng pagtakbo.
Kapasidad ng metalikang kuwintas ay isang pagtukoy na katangian. Ang kumbinasyon ng mga gear na may malalaking diameter, malawak na lapad ng mukha, at mga materyales na may mataas na lakas ay nagbibigay-daan sa f series parallel shaft helical gearmotor upang magpadala ng napakataas na antas ng torque. Ginagawa nitong perpekto para sa mga application na nangangailangan ng malaking puwersa upang ilipat ang mabibigat na karga, tulad ng malalaking conveyor belt, mixer, crusher, at lifting equipment. Ang kakayahang humawak mataas na overhung load at naglo-load ng sandali ay higit na pinahusay sa pamamagitan ng paggamit ng malaki, mataas na kapasidad na mga bearings sa output shaft. Ang mga bearings na ito ay partikular na pinili at nakaposisyon upang sumipsip ng mga puwersa na ibinibigay ng mga pulley, sprocket, o pinions na nakakabit sa output shaft, na pumipigil sa napaaga na pagkabigo ng tindig at tinitiyak ang maayos, maaasahang pag-ikot.
Ang pagiging maayos ng pagpapatakbo, isang resulta ng pakikipag-ugnayan ng helical gear, ay nakakatulong din sa pagganap sa ilalim ng pagkarga. Ang pagbawas sa vibration ay hindi lamang isang tampok na kaginhawaan; ito ay isang kritikal na tagapagpahiwatig ng pagganap. Ang labis na panginginig ng boses ay maaaring humantong sa pagkabigo sa pagkapagod sa mismong gearmotor at sa konektadong makinarya. Maaari nitong maluwag ang mga fastener, magdulot ng misalignment, at mapabilis ang pagkasira sa mga bahagi. Ang likas na tahimik at maayos na operasyon ng isang helical gearmotor ay nagsisiguro na ang kapangyarihan ay ipinapadala sa isang pare-pareho, kontroladong paraan, na nagpoprotekta sa buong sistema ng pagmamaneho.
Kakayahan ng Application at Potensyal sa Pag-customize
Isang pangunahing lakas ng f series parallel shaft helical gearmotor ay ang kakayahang umangkop nito. Ang mga industriyang mabibigat na tungkulin ay hindi monolitik; ang mga kinakailangan ay lubhang nag-iiba mula sa isang aplikasyon patungo sa isa pa. Ang modular at configurable na katangian ng gearmotor platform na ito ay nagbibigay-daan dito na maiakma upang tumpak na matugunan ang mga partikular na pangangailangang ito.
Ang hanay ng magagamit naka-mount sa paa , flange-mount , at naka-mount sa baras Ang mga bersyon ay nagbibigay sa mga inhinyero ng maraming mga opsyon para sa pagsasama sa mga umiiral na mga frame at istruktura ng makinarya. Pinapasimple ng flexibility na ito ang proseso ng disenyo at pag-install. Higit pa rito, ang kakayahang pumili mula sa isang malawak na hanay ng mga ratio ng pagbabawas nagbibigay-daan para sa fine-tuning ng bilis ng output at torque upang tumugma sa eksaktong mga kinakailangan ng application, kung kailangan nito ng mataas na torque sa mababang bilis o isang mas mabilis na output na may mas kaunting metalikang kuwintas.
Ang f series parallel shaft helical gearmotor ay dinisenyo din para ipares sa iba't ibang prime mover. Bagama't kadalasang isinasama sa mga high-efficiency AC induction motors, maaari rin itong isama sa mga motor ng preno para sa mga application na nangangailangan ng agarang paghinto at paghawak ng load, mga variable frequency drive para sa tumpak na kontrol sa bilis, at kahit na may mga haydroliko na motor para sa paggamit sa mga sumasabog na kapaligiran o kung saan kinakailangan ang matinding katatagan. Ang interoperability na ito ay ginagawa itong isang pangunahing bahagi sa mga kumplikadong sistemang pang-industriya.
Ang mga opsyon sa pag-customize ay kadalasang umaabot sa mga espesyal na surface treatment o coatings para sa mga corrosive na kapaligiran, mga espesyal na pintura para sa visual na kaligtasan ng pagkakakilanlan, mga partikular na lubricant para sa matinding mataas o mababang temperatura na operasyon, at pagdaragdag ng mga pantulong na bahagi tulad ng mga may hawak ng backstop upang maiwasan ang reverse rotation sa mga hilig na conveyor, o mga naka-mount na encoder para sa feedback sa posisyon at bilis. Tinitiyak ng kapasidad na ito para sa pagpapasadya na ang f series parallel shaft helical gearmotor ay hindi isang off-the-shelf na kompromiso ngunit isang tiyak na ininhinyero na solusyon para sa mga pinaka-mapanghamong gawaing pang-industriya.
Ang Critical Role of Proper Selection and Maintenance
Kahit na ang pinaka-matatag na inhinyero na bahagi ay magiging mahina kung ito ay maling napili o hindi maganda ang pagpapanatili. Ang kaangkupan ng f series parallel shaft helical gearmotor para sa isang mabigat na tungkulin na aplikasyon ay nakasalalay sa isang wastong proseso ng pagpili na sumasagot sa lahat ng mga parameter ng pagpapatakbo.
Salik ng serbisyo ay isang mahalagang konsepto. Ito ay isang multiplier na inilapat sa kinakalkula na kinakailangang metalikang kuwintas upang isaalang-alang ang kalubhaan ng aplikasyon. Ang mga application na may mabibigat na pag-load ng shock, madalas na pagsisimula/paghinto, o mataas na temperatura sa paligid ay nangangailangan ng gearmotor na pinili na may mas mataas na service factor upang matiyak na mayroon itong sapat na reserbang kapasidad upang mahawakan ang mga stress na ito nang walang maagang pagkasira. Ang pagmamaliit sa kadahilanan ng serbisyo ay isang karaniwang sanhi ng pagkabigo.
Tama pagpapadulas ay ang lifeblood ng anumang gearbox. Ang tamang uri, lagkit, at dami ng langis ay tinukoy ng tagagawa batay sa laki ng gearmotor, ratio ng pagbabawas, bilis ng pagpapatakbo, at temperatura ng kapaligiran. Pagsunod sa inirerekomenda pagpapadulas intervals ay non-negotiable para sa heavy-duty na operasyon. Sa paglipas ng panahon, ang pampadulas ay bumababa, nawawala ang mga proteksiyon na katangian nito at nagpapahintulot sa metal-to-metal contact. Ang mga kontaminant tulad ng mga particle ng pagsusuot ng metal at moisture ay maaari ding maipon, na nagpapabilis ng abrasive wear. Ang isang disiplinadong iskedyul ng pag-iwas sa pagpapanatili na may kasamang pagsusuri sa langis at mga pagbabago ay mahalaga para sa pag-maximize ng buhay ng pagpapatakbo ng unit.
Sa wakas, tinitiyak na tama pag-install at pagkakahanay ay higit sa lahat. Ang gearmotor ay dapat na naka-mount sa isang patag, matibay na pundasyon upang maiwasan ang pagbaluktot ng pabahay. Ang mga coupling, pulley, o sprocket na konektado sa mga shaft ay dapat na nakahanay sa loob ng mga tinukoy na tolerance. Ang misalignment ay nagpapakilala ng labis na vibration at nagpapataw ng hindi sinasadyang radial forces sa mga shaft at bearings, na humahantong sa napaaga na pagkabigo ng seal, pagkabigo ng bearing, at kahit na pagkasira ng shaft. Paglalaan ng oras upang i-install ang f series parallel shaft helical gearmotor wastong pinoprotektahan ang pamumuhunan at ginagarantiyahan na gagana ito ayon sa idinisenyo para sa nilalayong buhay ng serbisyo nito.
