Bakit Nahihigitan ng BKM Hypoid Gearmotors ang Traditional Worm Drives: Isang Teknikal na Paghahambing

1. Panimula: Isang Silent Shift sa Right-Angle Power Transmission

Sa loob ng mga dekada, naging default na pagpipilian ang mga worm gear reducer para sa right-angle power transmission dahil sa kanilang compact footprint at mataas na reduction ratios. Gayunpaman, ang mga pang-industriya na pangangailangan para sa kahusayan sa enerhiya, pagiging maaasahan, at mas mababang kabuuang halaga ng pagmamay-ari ay naglantad ng mga pangunahing kahinaan sa teknolohiya ng worm drive. Ipasok ang BKM Hypoid Gear Reducer — isang bagong henerasyon ng hypoid gearmotors na pinagsasama ang mga pakinabang ng helical at hypoid gearing. Ininhinyero nang may katumpakan, nag-aalok ang serye ng BKM ng hanggang 30% na mas mataas na kahusayan, makabuluhang mas mababang temperatura ng pagpapatakbo, at pinahabang buhay ng serbisyo kumpara sa mga nakasanayang worm drive. Ang artikulong ito ay nagbibigay ng teknikal, batay sa data na paghahambing na nagpapaliwanag kung bakit BKM hypoid gear motor ang mga solusyon ay mabilis na pinapalitan ang mga worm reducer sa mga conveyor, paghawak ng materyal, at automation ng industriya.

2. Mga Pangunahing Pagkakaiba: Hypoid vs. Worm Gear Reducer

Upang maunawaan ang agwat sa pagganap, dapat nating suriin ang geometry at contact mechanics. Ang isang worm drive ay binubuo ng isang sinulid na uod na nakikipag-ugnayan sa isang bronze na gulong, na nagreresulta sa sliding friction sa isang malaking contact area. Sa kaibahan, a mataas na kahusayan hypoid gearbox gumagamit ng offset, spiral-bevel-like na ngipin na may rolling at sliding motion na na-optimize para sa kahusayan. Ang talahanayan sa ibaba ay nagbubuod ng mga kritikal na pagkakaiba.

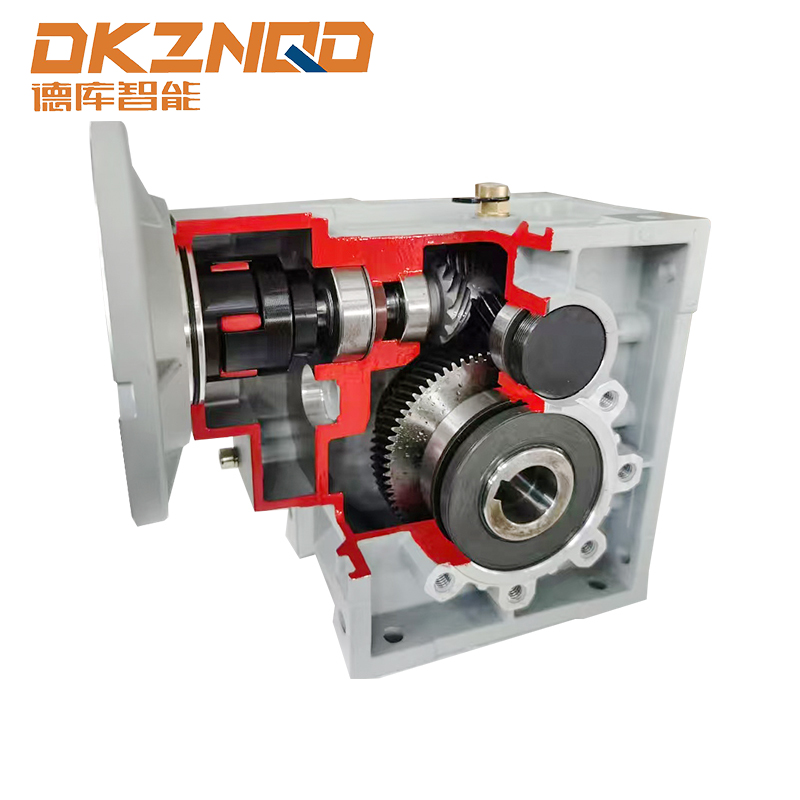

Ang BKM series hypoid reducer gumagamit ng case-carburized, ground hypoid gears na nagpapanatili ng pinakamainam na pagkakadikit ng ngipin sa ilalim ng load. Inaalis ng disenyong ito ang mabigat na sliding friction na sumasalot sa mga worm set, na direktang nagsasalin sa mas mababang pagkawala ng enerhiya at thermal stress.

3. Kalamangan sa Kahusayan: Ang Pambihirang Pagtitipid sa Enerhiya

Ang kahusayan ay ang pinaka-nakakahimok na dahilan para sa paglipat. Ang data ng field mula sa mga application ng tuluy-tuloy na operasyon (hal., 24/7 conveyor system) ay nagpapakita na ang mga worm gear reducer ay karaniwang gumagana sa 50–70% na kahusayan sa nominal na load, na bumababa pa sa ilalim ng start‑stop o partial load na mga kondisyon. Sa kabaligtaran, a tamang anggulo hypoid gearmotor tulad ng serye ng BKM ay nakakamit ng 92–96% na kahusayan sa malawak na hanay ng torque. Ang sumusunod na SVG ay naglalarawan ng comparative efficiency curve sa tatlong reduction ratios (10:1, 20:1, 30:1).

Isang real-world na halimbawa: isang logistics center na nagpapatakbo ng 15 conveyor drive units (bawat 2.2 kW) 16 na oras/araw, 5 araw/linggo. Pinapalitan ang mga worm drive (68% average na kahusayan) ng BKM hypoid gearmotors (93% na kahusayan) binabawasan ang taunang pagkonsumo ng enerhiya mula 96,500 kWh hanggang 70,600 kWh — nakakatipid ng mahigit 25,900 kWh at USD 2,800 bawat taon sa mga gastos sa kuryente (sa $0.11/kWh). Ang pagtaas ng kahusayan na ito ay binabawasan din ang CO2 footprint ng humigit-kumulang 11 tonelada taun-taon.

4. Thermal Performance at Operational Reliability

Ang init ay ang kaaway ng mahabang buhay ng gearbox. Ang mga worm drive ay nagko-convert ng nawalang enerhiya sa init, na kadalasang umaabot sa temperatura sa ibabaw na 80–95°C sa ilalim ng tuluy-tuloy na tungkulin. Pinapabilis nito ang oksihenasyon ng langis, pinapababa ang mga seal, at binabawasan ang buhay ng gear. Sa kaibahan, BKM hypoid gear reducer nagpapatakbo ng 30–40°C na mas malamig dahil sa mas mataas na kahusayan at na-optimize na mga channel ng lubrication. Ang mas mababang thermal stress ay humahantong sa tatlong mabibilang na benepisyo:

• Mga pinahabang agwat sa pagpapalit ng langis: Ang mga worm drive ay kadalasang nangangailangan ng pagpapalit ng langis tuwing 2,500-4,000 na oras; Ang mga BKM hypoid unit ay nakakamit ng 8,000-10,000 na oras gamit ang mga sintetikong pampadulas.
• Integridad ng selyo: Sa 60°C sump temperature kumpara sa 90°C, bumabagal ang seal elastomer aging ng 3 factor, na inaalis ang mga panganib sa pagtagas.
• Mas mataas na intermittent overload capacity: Ang mga hypoid gear ay maaaring magpapanatili ng 150% peak torque nang walang thermal shutdown, habang ang worm ay nagdudulot ng panganib sa pag-scuff ng ngipin.

Sa isang packaging machinery case (duty cycle: 80% load, ambient 35°C), ang mga worm gearbox ay nag-trigger ng mga alarma sa temperatura pagkatapos ng 11 buwan; ang BKM tamang anggulo hypoid gearmotor pinapatakbo nang higit sa 36 na buwan nang walang anumang maintenance na nauugnay sa thermal.

5. Compact Right‑Angle Design na may Higit na Flexibility

Ang tradisyunal na worm drive ay mahusay sa right-angle compactness, ngunit ang BKM helical‑hypoid architecture ay tumutugma o kahit na binabawasan ang axial length habang nagbibigay ng hollow shaft o mga opsyon sa pag-mount ng paa. Ang hypoid offset ay nagbibigay-daan sa isang mas mababang distansya sa gitna para sa parehong ratio, na ginagawang mas madali ang pagsasama sa masikip na mga frame ng makinarya. Mga pangunahing bentahe ng disenyo:

• Ang serye ng BKM ay nag-aalok ng mga input diameter mula 56 hanggang 112 mm, torque range hanggang 1500 Nm, at mga ratio mula 5:1 hanggang 200:1 (two-stage helical-hypoid).
• Universal mounting: foot, flange, o shaft-mount nang hindi bumababa ang performance.
• Mas mababang paglabas ng ingay: Ang hypoid meshing ay likas na mas tahimik kaysa sa worm sliding - karaniwang 65 dBA vs 78 dBA sa 1450 rpm.

Ang combination of BKM helical-hypoid gear unit Ang geometry na may katumpakan na ground gearing ay naghahatid ng power density na lumalampas sa worm reducers ng 35% — mas maraming torque sa isang mas maliit na sobre.

6. Lifecycle Cost Analysis (LCA): Isang Limang Taon na Pananaw

Habang ang paunang presyo ng pagbili ng isang hypoid gearmotor ay maaaring 15–20% na mas mataas kaysa sa katumbas na worm drive, ang kabuuang halaga ng pagmamay-ari (TCO) ay nagsasabi ng ibang kuwento. Ang talahanayan sa ibaba ay naghahambing ng karaniwang 2.2 kW, ratio na 15:1 na aplikasyon sa loob ng limang taon (patuloy na operasyon, 8,760 h/taon).

Ang 38% na mas mababang TCO na ito ay nagbibigay-katwiran sa pag-upgrade, na karaniwang nakakamit ang ROI sa loob ng 18–24 na buwan. Para sa fleets ng 20 units, ang taunang pagtitipid ay lumampas sa $10,000.

7. Real‑World Application Performance

Dalawang dokumentadong kaso ng industriya (nang walang mga sanggunian sa brand) ang nagha-highlight sa paglipat:

Case A – Automotive assembly conveyor

Ang mga orihinal na worm drive (30 units) ay dumanas ng madalas na jamming dahil sa thermal expansion at kinakailangang buwanang pag-top-up ng langis. Pagkatapos ng retrofit sa BKM hypoid gearmotors, tumaas ng 11% ang uptime, at bumaba ng 78% ang mga order sa maintenance work sa loob ng dalawang taon. Iniulat ng planta ang average na pagtitipid ng enerhiya na 28% na sinusukat sa input ng motor.

Case B – linya ng pagpuno ng bote ng pagkain at inumin

Ang kapaligiran ng mataas na kahalumigmigan ay nagdulot ng kaagnasan ng worm drive at emulsification ng pampadulas. Ang hindi kinakalawang na asero output flange na bersyon ng BKM mataas na kahusayan hypoid gearbox nagbigay ng proteksyon ng IP65, binawasan ang downtime ng paglilinis ng 60%, at inalis ang mga hindi nakaiskedyul na pagpapalit sa loob ng tatlong magkakasunod na taon.

Angse examples confirm that the BKM series hypoid reducer nilulutas ang tunay na mga punto ng sakit sa pagpapatakbo na lampas sa mga simpleng numero ng kahusayan.

8. Mga Teknikal na Detalye at Pamantayan sa Pagpili

Kapag sinusuri ang a tamang anggulo hypoid gearmotor para sa pag-upgrade, isaalang-alang ang mga sumusunod na parameter na karaniwang available sa linya ng produkto ng BKM:

• Nominal na torque: 50–1500 Nm (depende sa laki ng frame)
• Mga ratio ng pagbabawas (single stage hypoid): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Dalawang yugto na kumbinasyon (helical hypoid): hanggang 200:1
• Pinahihintulutang radial load sa output shaft: hanggang 8,000 N
• Efficiency sa full load: 90–96% (bahagyang bumababa sa mas matataas na ratio)
• Saklaw ng temperatura ng pagpapatakbo: -25°C hanggang 50°C nang walang pantulong na paglamig

Ang pagpili ng tamang sukat ay kinabibilangan ng pagtutugma ng service factor (karaniwang 1.2–1.5 para sa conveyor duty) at pag-verify ng thermal rating. Dahil ang mga BKM hypoid unit ay gumagawa ng mas kaunting init, madalas nilang pinapayagan ang isang laki ng frame na mas maliit kumpara sa mga worm drive para sa parehong aplikasyon, na binabawasan ang inertia at gastos.

9. Mga Madalas Itanong

Q1: Maaari bang direktang palitan ng BKM hypoid gearmotor ang isang umiiral nang worm drive nang walang mga mekanikal na pagbabago?

Sa karamihan ng mga kaso, oo. Ang mga yunit ng BKM ay idinisenyo na may karaniwang mga input ng flange ng IEC at mga mapagpapalit na sukat ng output shaft (solid o guwang). Gayunpaman, i-verify ang mounting hole pattern at taas ng shaft; Maaaring kailanganin ang mga adapter plate para sa ilang legacy na frame. Ang kabuuang haba ay kadalasang katulad o mas maikli.

Q2: Pinapanatili ba ang kahusayan ng kahusayan sa mababang bilis o bahagyang pagkarga?

Oo. Ang mga worm drive ay nakakaranas ng matatarik na pagbaba ng kahusayan sa mababang bilis (mas mababa sa 300 rpm input) dahil sa mga kundisyon sa hangganan ng lubrication. Ang mga BKM hypoid gear ay nagpapanatili ng higit sa 85% na kahusayan kahit na sa 50 rpm na output, na ginagawa itong mas mahusay para sa mga application ng variable frequency drive (VFD).

Q3: Ang mga BKM hypoid reducer ba ay self-locking tulad ng worm drive?

Hindi, ang mga hypoid gear ay hindi likas na naka-lock sa sarili. Para sa mga application na nangangailangan ng backstop functionality, dapat magdagdag ng external brake o backstop device. Gayunpaman, ang mababang friction ay nagbibigay-daan sa pag-backdrive, na kapaki-pakinabang para sa mga manu-manong pagsasaayos o pagtanggal ng kaligtasan.

Q4: Anong lubricant ang inirerekomenda para sa BKM hypoid gear units?

Ang sintetikong PAO o polyglycol na nakabatay sa ISO VG 150–220 na langis ay pamantayan, na nagbibigay ng pinahabang agwat ng drain at matatag na lagkit sa temperatura. Hindi tulad ng mga worm drive, ang molibdenum additives ay hindi kinakailangan, na binabawasan ang pangmatagalang pagkasira ng kemikal.

Q5: Anong tipikal na payback period ang maaaring asahan kapag nag-a-upgrade mula sa worm patungo sa hypoid?

Batay sa pagtitipid ng enerhiya lamang (ipagpalagay na 3000 oras ng pagpapatakbo/taon, $0.12/kWh), ang payback ay mula 12 hanggang 30 buwan. Kapag kasama ang pinababang maintenance, ang payback ay kadalasang nasa ilalim ng 18 buwan. Maraming pang-industriya na user ang nakakakita ng buong ROI sa loob ng unang dalawang taon.

10. Konklusyon: Ang Hatol sa Hypoid vs. Worm

Ang engineering advantages of the BKM Hypoid Gear Reducer ay hindi na angkop - binago nila ang mga detalye ng right-angle drive sa mga industriya. Sa higit na kahusayan (92–96% kumpara sa 55–75%), kapansin-pansing mas mababang temperatura ng pagpapatakbo, pinahabang buhay, at kabuuang halaga ng pagmamay-ari na 30–40% na mas mababa sa loob ng limang taon, malinaw ang desisyon. Habang ang mga worm drive ay nananatili ang kaugnayan para sa static load holding o napakababang bilis ng mga application (sa ilalim ng 10 rpm), anumang dynamic, tuluy-tuloy na tungkulin, o energy-sensitive na system ay makikinabang mula sa BKM hypoid gearmotor. Habang nagsusumikap ang mga tagapamahala ng halaman na maabot ang mga target na pagbabawas ng carbon at bawasan ang mga gastusin sa pagpapatakbo, ang paglipat mula sa uod patungo sa mataas na kahusayan hypoid gearbox ang teknolohiya ay hindi lamang isang pag-upgrade — ito ay isang estratehikong pangangailangan.

Para sa detalyadong sukat at suporta sa aplikasyon, kumonsulta sa teknikal na dokumentasyon ng BKM series hypoid reducer o makipag-ugnayan sa isang motion control specialist. Ang hinaharap ng right-angle power transmission ay hypoid, at ang BKM family ang nangunguna.
