Bakit Tinutukoy ng Helical Gear Motor Selection ang Long-Term Drive Efficiency
Ang isang linya ng produksyon ay bihirang mabibigo dahil sa motor lamang. Mas madalas, isangg mahinang punto ay nasa interface sa pagitan ng motor shaft at gearbox, kung saan ang backlash, misalignment, o isang maliit na sukat na reduction ratio ay tahimik na kumakain sa throughput. Niresolba ito ng mga helical gear motor sa pamamagitan ng pagsasama-sama ng prime mover at ang reduction stage sa iisang housed unit, na nag-aalis ng isang coupling point at isang source ng alignment error kumpara sa isang hiwalay na motor at gearbox arrangement.
Ang helical tooth form mismo ang dahilan kung bakit ang mga unit na ito ay tumatakbo nang mas tahimik at nagpapadala ng mas maraming load sa bawat unit volume kaysa sa mga straight spur na disenyo. Dahil ang mga ngipin ay nasa isang anggulo sa halip na sa isang tuwid na linya, ang contact ay unti-unti at ipinamamahagi sa isang mas mahabang landas, na kumakalat sa load at binabawasan ang epekto ng ingay na nauugnay sa pagpasok at paglabas ng ngipin. Gumagana ang artikulong ito sa pamamagitan ng mekanikal na pangangatwiran sa likod ng pagtaas ng kahusayan, kung paano nakakaapekto ang backlash at mounting na posisyon sa pagganap sa totoong mundo, at kung paano tumugma sa isang r series helical gear motor , an f series helical gear motor , o a k series helical gear motor sa isang partikular na aplikasyon sa halip na isang pangkalahatang kategorya.
Ang pagkuha ng tama sa pagpili na ito ay mas mahalaga sa isang tumatakbong linya kaysa sa papel, dahil ang isang gear motor na teknikal na may kakayahang pangasiwaan ang isang load ngunit hindi tumugma sa mounting geometry o duty cycle ay mas malaki pa rin ang gastos sa enerhiya at pagpapanatili sa loob ng maraming taon na buhay ng serbisyo kaysa sa isang wastong tinukoy na yunit na binili sa bahagyang mas mataas na presyo. Ang mga seksyon sa ibaba ay nakaayos ayon sa mga desisyon na aktwal na nagbabago sa mga resulta ng field, simula sa geometry ng ngipin mismo at gumagalaw sa pamamagitan ng pag-mount, pagpapadulas, at pagpapaubaya sa pagmamanupaktura.
Paano Binabago ng Helical Gear Tooth Angle ang Power Transmission
Sa isang tuwid na spur gear, ang buong lapad ng isang ngipin ay nakikipag-ugnay sa kanyang isinangkot na ngipin nang sabay-sabay. Ang instant engagement na iyon ay nagbubunga ng isang matalim na mekanikal na impulse sa tuwing may bagong pares ng ngipin na pumapasok sa mata, na siyang pangunahing pinagmumulan ng ingay na nauugnay sa mga mas lumang disenyo ng gearbox. Ang isang helical gear ay pinuputol ang mga ngipin sa isang anggulo sa axis ng pag-ikot, kaya ang contact ay nagsisimula sa isang gilid ng ngipin at unti-unting gumulong sa lapad ng mukha habang umiikot ang mga gear.
Ang progresibong pakikipag-ugnayan na ito ay may tatlong masusukat na epekto sa isang gear motor drivetrain:
- Ang load ay ibinabahagi sa higit sa isang pares ng ngipin sa anumang naibigay na instant, na nagpapababa ng peak stress sa isang indibidwal na ngipin at nagpapahaba ng buhay ng serbisyo sa ilalim ng paulit-ulit na paglo-load.
- Makahulugang bumababa ang pagbuo ng ingay, kadalasan nang ilang decibel kumpara sa katumbas na disenyo ng spur na tumatakbo sa parehong pagkarga, dahil walang biglaang epekto sa ngipin sa ngipin.
- Gumaganda ang pagtakbo sa mas mataas na bilis ng pag-input, na mahalaga para sa mga application kung saan umaandar ang motor malapit sa na-rate na RPM nito para sa mga pinalawig na panahon.
Ang tradeoff ay axial thrust. Dahil ang mga ngipin ay pinutol sa isang anggulo, ang meshing ay bumubuo ng puwersa sa kahabaan ng shaft axis bilang karagdagan sa radial at tangential forces na nasa isang spur gear. Isinasaalang-alang ito ng mga housing ng motor ng helical gear na may sukat na thrust bearings para sa partikular na anggulo ng helix na ginamit, na isang dahilan kung bakit hindi basta-basta mapapalitan ang mga housing ng gearbox sa pagitan ng mga serye nang hindi sinusuri ang rating ng bearing.
Pagtutugma ng Disenyo ng Serye sa Profile ng Pag-load ng Application
Inaayos ng mga tagagawa ang mga linya ng produkto ng helical gear motor sa serye dahil ang isang geometry ng pabahay ay hindi maaaring mahusay na masakop ang buong hanay mula sa magaan na conveyor drive hanggang sa mabibigat na paghahalo o pagdurog ng mga load. Ang bawat serye ay karaniwang nagta-target ng torque band, estilo ng pag-mount, at isang hanay ng mga hakbang sa ratio, kaya ang tamang pagpili ay nagsisimula sa duty cycle sa halip na sa pahina ng catalog. Ang isang kapaki-pakinabang na panimulang tanong ay hindi kung aling serye ang mukhang pinaka-may kakayahan sa papel, ngunit kung aling shaft arrangement ang nakapaligid na kagamitan na ang nagdidikta, dahil ang pag-retrofit ng isang frame upang tumanggap ng ibang shaft orientation ay karaniwang mas mahal kaysa sa pagbabayad ng bahagyang mas malaki para sa wastong na-configure na pabahay mula sa simula.

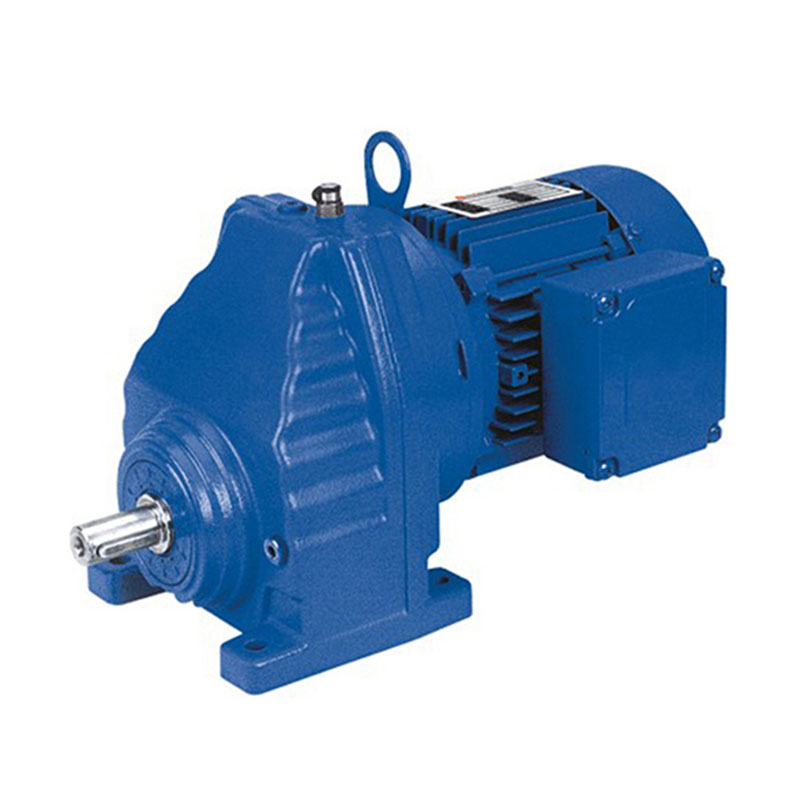

R Series Helical Gear Motor
Itinayo sa paligid ng isang compact na coaxial housing, ang seryeng ito ay nababagay sa mga application kung saan ang output shaft ay kailangang maupo sa linya ng motor shaft, tulad ng mga vertical conveyor o stirring equipment kung saan limitado ang espasyo sa sahig. Ang mga hakbang sa ratio ay karaniwang mas pino sa ibabang dulo ng hanay, na tumutulong kapag ang isang proseso ay nangangailangan ng tumpak na pagtutugma ng bilis sa halip na raw torque.

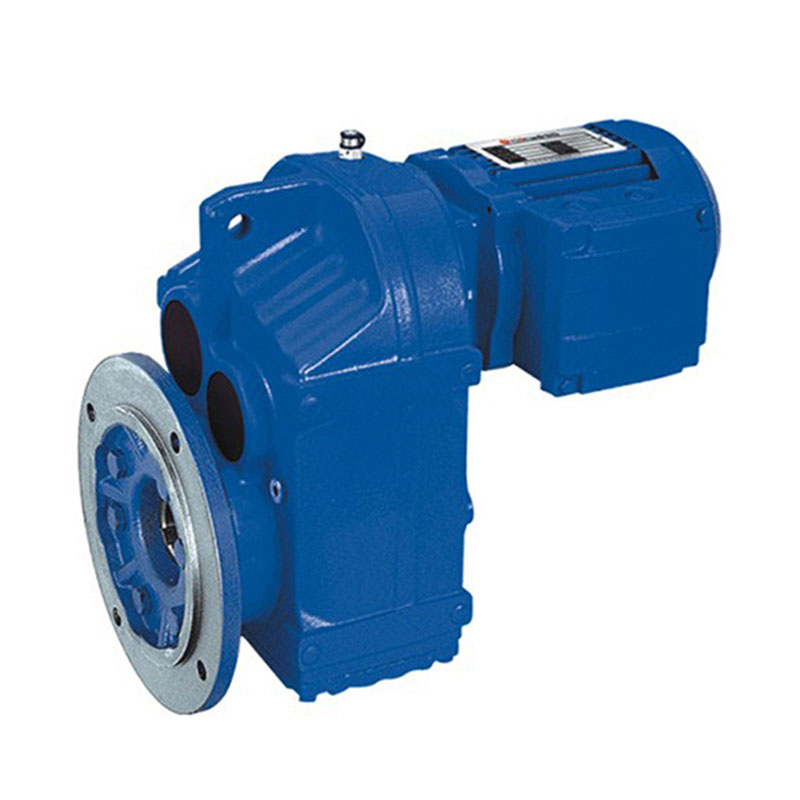

F Series Helical Gear Motor
Ang parallel shaft layout na ginamit sa seryeng ito ay nagpapanatili ng input at output shaft na magkatabi sa halip na sa linya, na nagpapasimple sa belt o chain drive na integration sa mga kagamitan tulad ng mga packaging lines at material handling system kung saan ang output shaft ay kailangang maupo sa isang nakapirming taas sa itaas ng isang frame.

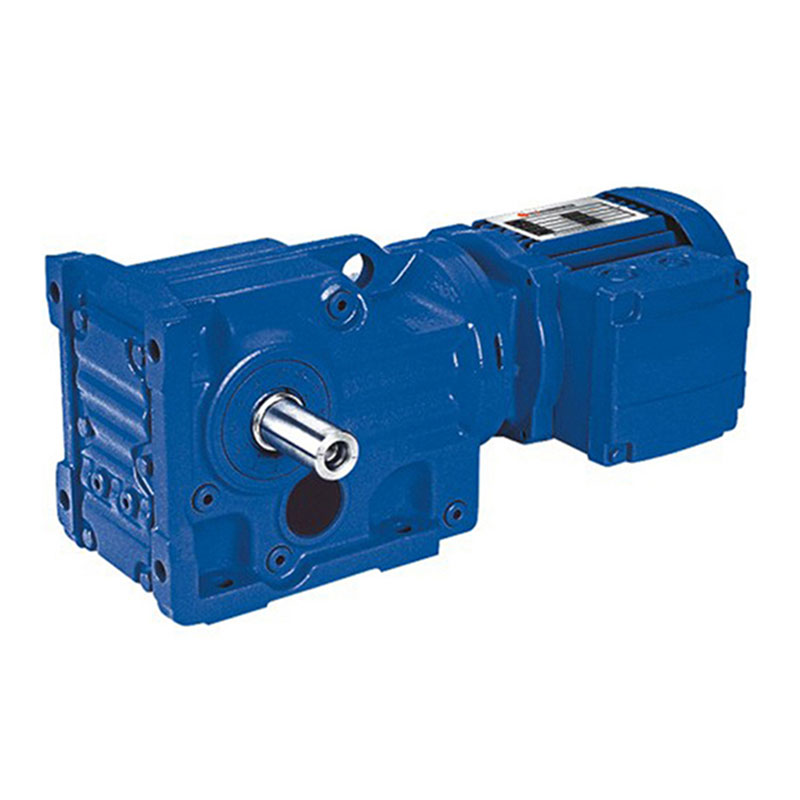

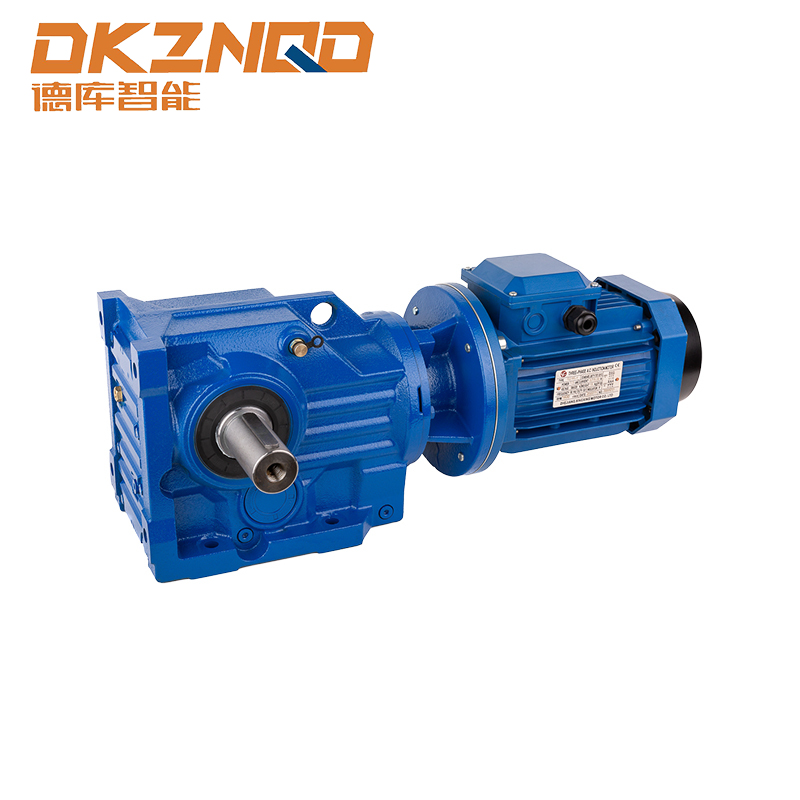

K Series Helical Gear Motor
Pinagsasama ang mga yugto ng helical at bevel gear, binabago ng seryeng ito ang direksyon ng power transmission nang humigit-kumulang siyamnapung degree sa loob ng iisang housing. Ginagawa nitong isang karaniwang pagpipilian para sa mga agitator, crane, at mga pag-install kung saan ang drive ay kailangang lumiko sa isang sulok nang hindi nagdaragdag ng isang hiwalay na right-angle na gearbox.

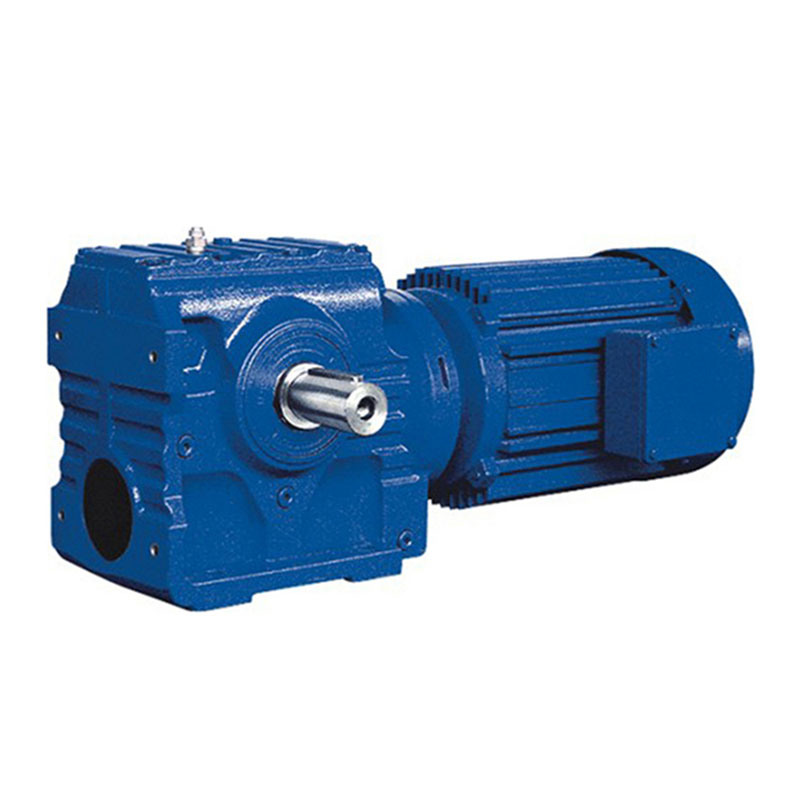

S Series Helical Gear Motor
Ang seryeng ito ay nagpapares ng helical input stage na may worm gear output stage, na naghahatid ng mas mataas na single-unit reduction ratio kaysa sa isang purong helical na disenyo habang pinapanatili ang housing footprint na medyo maliit. Ang tradeoff ay isang mas mababang peak efficiency kaysa sa isang all-helical na unit, dahil ang worm meshes ay nagsasangkot ng mas maraming sliding contact kaysa rolling contact.
Paghahambing ng Structural at Performance Katangians sa Buong Serye
Ang talahanayan sa ibaba ay nagbubuod sa mga praktikal na pagkakaiba na dapat magdulot ng desisyon sa pagpili. Ang mga numero ng kahusayan ay kumakatawan sa tipikal na single-stage na helical mesh na performance at mag-iiba ayon sa ratio, load, at kondisyon ng lubrication.
| Characteristic | Coaxial Helical | Parallel Shaft Helical | Helical-Bevel | Helical-Worm |
|---|---|---|---|---|
| Pag-aayos ng baras | Nakapila | Offset parallel | Tamang anggulo | Tamang anggulo |
| Karaniwang kahusayan sa isang yugto | 96 hanggang 98 porsyento | 96 hanggang 98 porsyento | 94 hanggang 96 porsyento | 82 hanggang 90 porsyento |
| Ang pinaka-angkop na uri ng pagkarga | Banayad hanggang katamtamang tuloy-tuloy | Katamtaman hanggang mabigat na tuloy-tuloy | Katamtaman na may direksyong pagbabago | Banayad hanggang katamtaman, limitado ang espasyo |
| Kamag-anak na bakas ng pabahay | Maliit | Katamtaman | Katamtaman | Maliit |
| Karaniwang backlash class | Pamantayan sa nabawasan | Pamantayan sa nabawasan | Standard | Standard |
Ang mga numero ng kahusayan ay pinagsama sa mga yugto. Ang dalawang yugto na helical unit na tumatakbo sa 97 porsiyento bawat yugto ay naghahatid ng humigit-kumulang 94 porsiyento sa kabuuan, habang ang isang helical-worm na kumbinasyon sa 88 porsiyentong solong yugto at isang helical na pre-stage sa 97 porsiyento ay mas malapit sa 85 porsiyento sa pangkalahatan. Sa loob ng multi-shift na taon ng pagpapatakbo, ang gap na iyon ay direktang isinasalin sa gastos ng kuryente, kaya naman ang mga high duty cycle na installation ay may posibilidad na pabor sa all-helical na mga disenyo kahit na ang worm na opsyon ay magkasya sa isang mas maliit na footprint.
Posisyon ng Pag-mount at Ang Epekto Nito sa Buhay
Ang mga katalogo ng gear motor ay naglilista ng ilang karaniwang mga posisyon sa pag-mount, at ang tukso ay ituring ito bilang isang purong geometric na pagpipilian. Sa pagsasagawa, binabago ng mounting orientation kung paano namamahagi ang lubricant sa loob ng housing at kung paano dinadala ng mga bearings ang load, na nakakaapekto sa buhay ng serbisyo kahit na ang torque at speed rating ay magkapareho sa papel.
Ang mga vertical na oryentasyon ng baras ay tumutuon ng higit na timbang sa lower bearing at nangangailangan ng sapat na dami ng langis upang ang mga ngipin sa itaas na gear ay mananatiling lubricated habang tumatakbo ang unit, dahil ang splash lubrication ay nakasalalay sa pag-ikot na patuloy na muling namamahagi ng langis pataas. Kapag ang isang unit na orihinal na na-rate para sa foot mounting ay na-install nang patayo nang hindi sinusuri ang oil fill level para sa oryentasyong iyon, ang itaas na stage ay maaaring tumakbo nang hindi lubricated kahit na ang sump ay mukhang puno mula sa isang foot-mounted perspective. Ang pagrepaso sa mounting-specific na fill chart bago ang pag-install, sa halip na ipagpalagay na ang isang antas ng langis ay nalalapat sa bawat oryentasyon, ay isa sa mga mas hindi napapansing mga hakbang sa pag-commissioning.
Pag-unawa sa Backlash at Kung Kailan Ito Talagang Mahalaga
Ang backlash ay ang maliit na rotational play sa pagitan ng mating na mga ngipin, na sadyang naka-built in para hindi magbuklod ang mga gears dahil ang mga pagbabago sa temperatura ay nagiging sanhi ng pagpapalawak ng housing at gears sa magkaibang bilis. Para sa karamihan ng mga application ng conveyor, paghahalo, at pangkalahatang paghawak ng materyal, ang mga karaniwang backlash na klase ay angkop at hindi nagdudulot ng masusukat na isyu sa proseso.
Nagiging alalahanin sa disenyo ang backlash sa tatlong partikular na sitwasyon:
| Uri ng Application | Bakit Mahalaga ang Backlash | Inirerekomendang Diskarte |
|---|---|---|
| Pag-index o pagpoposisyon ng mga drive | Ang pag-play ay direktang nagsasalin sa error sa posisyon sa tuwing bumabaliktad ang direksyon | Tukuyin ang pinababang klase ng backlash at i-verify gamit ang dial indicator sa huling pagpupulong |
| Madalas na pagbaliktad ng tungkulin | Ang paulit-ulit na pag-load ng epekto sa pagbabago ng direksyon ay nagpapabilis sa pagkasira ng ngipin | Pumili ng serye na na-rate para sa pag-reverse ng tungkulin at bahagyang bawasan ang torque |
| Naka-synchronize na mga linya ng multi-motor | Ang hindi pantay na backlash sa mga unit ay nagdudulot ng pag-anod sa pagitan ng mga naka-synchronize na palakol | Pinagmulan ang lahat ng gear motor sa linya mula sa parehong pagtutukoy ng klase ng backlash |
Sa labas ng mga kasong ito, ang paghabol sa isang pinababang klase ng backlash ay nagdaragdag ng gastos nang walang katumbas na benepisyo, dahil ang normal na tuluy-tuloy na pag-ikot sa isang direksyon ay hindi kailanman naglalaro sa paraang makakaapekto sa hinimok na kagamitan.
Motor sa Gearbox Coupling at Kung Saan Nawawala ang Efficiency
Kahit na ang isang mahusay na dinisenyo na yugto ng gear ay hindi maaaring magbayad para sa isang mahinang interface ng motor-to-gearbox. Tatlong salik ang tumutukoy kung gaano karami sa na-rate na output ng motor ang aktwal na umabot sa hinihimok na load:
- Pag-align ng baras sa pagitan ng motor rotor at ng input pinion. Ang pinagsamang gear motor housing ay nag-aalis ng variable na ito halos lahat dahil ang motor ay factory fitted sa housing, hindi tulad ng magkahiwalay na pinagsamang motor at reducer kung saan ang field alignment tolerances ay nagdaragdag ng variable loss.
- Bearing preload sa input shaft, na kailangang itakda sa loob ng tolerance ng tagagawa. Ang masyadong maliit na preload ay nagbibigay-daan sa paggalaw ng shaft sa ilalim ng pagkarga, at ang sobrang dami ay nagpapataas ng friction losses at nagpapaikli sa buhay ng bearing.
- Grado ng lagkit ng pampadulas may kaugnayan sa temperatura ng operating sa paligid. Ang isang lubricant na masyadong malapot para sa cold-start na mga kondisyon ay nagpapataas ng mga pagkawala ng churning sa panahon ng startup, habang ang isa na masyadong manipis para sa mataas na ambient temperature ay nagpapataas ng pagkasira sa mga gilid ng ngipin sa paglipas ng panahon.
Ang pagrepaso sa teknikal na data para sa isang partikular na helical-bevel unit laban sa aktwal na hanay ng temperatura sa paligid ng lugar ng pag-install, sa halip na ipagpalagay na ang isang solong grado ng lubricant ay sumasaklaw sa lahat ng klima, ay pumipigil sa malaking bahagi ng mga napaaga na pagkabigo sa tindig na iniulat sa data ng serbisyo sa field.
Checklist ng Detalye Bago Maglagay ng Order
Ang pagkumpirma sa mga sumusunod na punto bago ang pagsasapinal ng isang purchase order ay maiiwasan ang mga pinakakaraniwang sanhi ng hindi pagkakatugma sa pagitan ng rating ng catalog at pagganap ng field.
- Kumpirmahin ang kinakailangang output torque sa aktwal na bilis ng pagpapatakbo, hindi lamang sa bilis ng nameplate ng motor, dahil ang torque at bilis ay gumagalaw nang pabalik-balik sa pamamagitan ng isang yugto ng pagbabawas.
- I-verify ang mounting position at tingnan kung tumutugma ang oil fill specification sa oryentasyong iyon.
- Suriin ang saklaw ng temperatura sa paligid, kabilang ang anumang nakapaloob o panlabas na pagkakalantad, laban sa karaniwang rating ng pampadulas.
- Tukuyin kung kasama sa duty cycle ang madalas na pag-reverse o start-stop na operasyon, na nakakaapekto sa parehong backlash class at thermal rating.
- Kumpirmahin ang uri ng output ng shaft, solid shaft man, hollow shaft, o shrink disc, ay tumutugma sa kagamitan sa pagkonekta.
- Suriin ang service factor laban sa aktwal na peak load, kabilang ang anumang shock loading sa panahon ng startup.
Katumpakan ng Paggawa at ang Pangmatagalang Epekto Nito sa Ingay at Pagkasuot
Dalawang gear motor na may magkaparehong nai-publish na mga detalye ay maaaring gumanap ng kapansin-pansing naiiba sa field kung ang isa ay pinutol at pinainit sa mas mahigpit na tolerance grade kaysa sa isa. Ang katumpakan ng ngipin ng gear ay karaniwang namarkahan sa mga standardized na kaliskis na nagbibilang ng error sa profile, error sa pitch, at paglihis ng anggulo ng helix. Ang mga unit na pinutol sa mas pinong grado ay tumatakbo nang mas tahimik at nakakabuo ng mas kaunting vibration sa parehong load, ngunit higit sa lahat, malamang na mapanatili nila ang performance na iyon sa mas mahabang agwat ng serbisyo dahil ang unang pattern ng contact ay mas malapit sa ideal, na nagkakalat ng pagkasira sa mukha ng ngipin mula sa unang araw ng operasyon sa halip na ituon ito sa ilang matataas na punto na medyo wala sa tolerance.
Ang pagkakapare-pareho ng paggamot sa init ay mahalaga tulad ng paunang hiwa. Ang lalim ng pagpapatigas ng case na nag-iiba-iba sa isang blangko ng gear ay lumilikha ng mga malalambot na spot na mas mabilis na nagsusuot sa ilalim ng pagkarga, sa kalaunan ay nagbabago ang profile ng ngipin nang sapat upang madagdagan ang backlash na higit sa orihinal nitong detalye. Ito ay isang dahilan kung bakit ang field-measured backlash sa isang tumatandang gearbox ay madalas na lumampas sa halaga ng nameplate kahit na ang unit ay hindi pa na-overload.
Mga Madalas Itanong
Q1: Ano ang praktikal na pagkakaiba sa pagitan ng isang helical gear motor at isang standard na geared motor?
Ang terminong geared motor ay sumasaklaw sa anumang kumbinasyon ng isang motor at isang reduction stage, kabilang ang worm, bevel, planetary, at helical na disenyo. Ang isang helical gear motor ay partikular na gumagamit ng mga angled-cut na ngipin para sa reduction stage, na sa pangkalahatan ay naghahatid ng mas mataas na kahusayan at mas mababang ingay kaysa sa isang worm na disenyo sa isang maihahambing na punto ng presyo, kahit na nangangailangan ito ng mas tumpak na mga pagpapaubaya sa pabahay sa paggawa.
Q2: Maaari bang i-install nang patayo ang isang foot mounted unit nang walang pagbabago?
Depende ito sa serye at sa partikular na oil fill chart na ibinigay ng tagagawa. Gumagamit ang ilang housing ng karaniwang panloob na disenyo ng cavity sa lahat ng oryentasyon at nangangailangan lang ng adjusted oil level, habang ang iba ay gumagamit ng orientation-specific na mga posisyon ng breather at drain plug na dapat baguhin para gumana nang tama ang vertical installation.
Q3: Magkano ang epekto ng pagbabawas ng ratio sa pangkalahatang kahusayan?
Ang mas mataas na mga ratio ay karaniwang nangangailangan ng higit pang mga yugto ng pagbabawas, at ang bawat karagdagang yugto ay nagpapakilala ng sarili nitong mga pagkalugi sa mata. Ang isang single stage helical unit ay karaniwang umaabot sa kalagitnaan hanggang sa mataas na nineties sa porsyentong kahusayan, habang ang isang triple stage unit na kailangan para sa napakataas na ratio ay maaaring mahulog sa mataas na otsenta dahil lang sa tatlong set ng mesh losses compound.
Q4: Ang mas mataas na kadahilanan ng serbisyo ba ay palaging mas ligtas na pagpipilian?
Ang isang mas mataas na service factor ay nagbibigay ng mas maraming margin laban sa shock loading at thermal buildup, ngunit ang sobrang laki ng isang gear motor na lampas sa aktwal na load ay maaaring itulak ang motor sa isang hindi gaanong mahusay na bahagi ng operating curve nito at mapataas ang parehong gastos sa pagbili at pisikal na footprint nang walang katumbas na benepisyo para sa isang steady, well-characterized load.
Q5: Gaano kadalas dapat suriin ang langis ng gear sa isang selyadong helical gear motor?
Ang mga selyadong unit ay karaniwang pinupunan para sa buhay o para sa isang mahabang agwat ng serbisyo, ngunit ang ambient temperature extremes, ang pagpasok ng tubig sa pamamagitan ng isang nasirang seal, o pinalawig na operasyon sa itaas ng rate na duty cycle ay maaaring magpababa ng langis nang mas mabilis kaysa sa karaniwang agwat. Ang isang visual na inspeksyon ng mga seal at isang panaka-nakang pagsusuri ng sample ng langis ay nananatiling magandang kasanayan kahit na sa mga unit na ibinebenta bilang walang maintenance.
