Pag-unawa sa NEMA Frame Numbering Logic
Ang NEMA frame number ay hindi isang marketing label. Ito ay isang naka-code na sanggunian sa pisikal na mounting geometry, pangunahin ang taas ng shaft, na nagbibigay-daan sa isang maintenance technician na magpalit ng mga motor sa mga tagagawa nang hindi muling iginuhit ang baseplate. Kapag naunawaan ang lohika ng pagnunumero, an tsart ng laki ng frame ng de-kuryenteng motor huminto na parang pader ng mga numero at nagsimulang gumana tulad ng lookup table para sa mga totoong dimensyon.
Ang pangunahing panuntunan ay simple: hatiin ang unang dalawang digit ng numero ng frame sa apat, at ang resulta ay ang taas ng shaft centerline sa itaas ng base, na sinusukat sa pulgada. Samakatuwid, ang isang 143T frame ay may 3.5 pulgadang taas ng baras, at ang isang 256T na frame ay may 6.25 pulgadang taas ng baras. Ang nag-iisang relasyon na ito ay ang gulugod ng bawat isa mga laki ng frame ng motor nema talahanayan na inilathala ng mga pamantayang katawan at mga integrator ng kagamitan.
- Unang dalawang digit: taas ng baras na hinati sa 4, sa pulgada
- Pangatlong digit: naka-code na reference sa distansya sa pagitan ng mga mounting feet (haba ng frame)
- Letter suffix: mounting configuration, gaya ng T para sa standardized shaft dimensions o C para sa close-coupled face mounting
Ang mga frame na nagbabahagi ng parehong unang dalawang digit, tulad ng 143T at 145T, ay may magkaparehong taas ng shaft ngunit magkaibang foot spacing, kaya naman ang isang drop-in na kapalit na motor ay dapat tumugma sa full frame designation, hindi lamang sa mga nangungunang numero.
Sa kasaysayan, nag-evolve ang frame numbering sa pamamagitan ng ilang rebisyon bago naging nangingibabaw ang T-frame standard. Ang mga lumang U-frame at mas naunang hindi standardized na mga disenyo ay gumamit ng iba't ibang proporsyonal na panuntunan, kaya naman ang isang technician na kumukuha ng motor mula sa kagamitang naka-install ilang dekada na ang nakalipas ay maaaring makakita ng frame number na hindi sumusunod sa divide-by-four na logic. Kapag pinapalitan ang mga legacy na motor, sulit na suriin ang petsa ng nameplate at i-cross-reference ang isang naka-archive na frame table sa halip na ipagpalagay na ang kasalukuyang tuntunin ng T-frame ay nalalapat nang retroactive.
Ang praktikal na halaga ng sistema ng pagnunumero na ito ay lumilitaw nang malinaw sa panahon ng mga emergency na kapalit. Ang isang maintenance team na nahaharap sa hindi planadong motor failure sa isang production line ay walang oras na mag-draft ng bagong mounting hardware. Binabasa ang pagtatalaga ng frame sa nameplate at itinutugma ito sa isang nai-publish mga laki ng motor nema reference ay nagbibigay-daan sa koponan na kumpirmahin, sa ilang minuto, kung ang isang stocked na ekstra o isang parehong araw na order ng supplier ay pisikal na akma sa kasalukuyang base, coupling, at conduit routing.
Karaniwang Tsart ng Mga Laki at Dimensyon ng NEMA Motor Frame
Ang talahanayan sa ibaba ay nagbubuod ng mga karaniwang tinukoy na mga frame sa maliliit at katamtamang laki ng mga pang-industriyang motor. Ang mga dimensyon ay tinatayang mga nominal na halaga sa pulgada, na naaayon sa na-publish na mga talahanayan ng NEMA MG 1, at nilayon para sa paunang paggawa ng layout sa halip na pag-apruba ng huling pagguhit.
| Frame | Taas ng baras (D) | Diameter ng Shaft (U) | Base to Center (D) | Haba ng Paa (2E) | Karaniwang Saklaw ng HP |
|---|---|---|---|---|---|
| 48 | 3.00 in | 0.500 in | 3.00 in | 3.75 in | 1/4 hanggang 3/4 |
| 56 | 3.50 in | 0.625 in | 3.50 in | 4.50 in | 1/3 hanggang 3 |
| 143T | 3.50 in | 0.875 in | 3.50 in | 5.50 in | 1 hanggang 1.5 |
| 145T | 3.50 in | 0.875 in | 3.50 in | 6.50 in | 1.5 hanggang 3 |
| 182T | 4.50 in | 1.125 in | 4.50 in | 7.50 in | 3 hanggang 5 |
| 184T | 4.50 in | 1.125 in | 4.50 in | 8.50 in | 5 hanggang 7.5 |
| 213T | 5.25 in | 1.375 in | 5.25 in | 9.50 in | 7.5 hanggang 10 |
| 215T | 5.25 in | 1.375 in | 5.25 in | 11.00 in | 10 hanggang 15 |
| 254T | 6.25 in | 1.625 in | 6.25 in | 12.50 in | 15 hanggang 20 |
| 256T | 6.25 in | 1.625 in | 6.25 in | 14.50 in | 20 hanggang 25 |
Binabasa ito tsart ng mga sukat ng motor frame wastong nangangahulugan ng pagkilala na ang taas ng baras at ang sukat ng diameter ng baras ay magkakasama sa mga nakapirming hakbang, kaya ang isang pasilidad na nag-standardize sa isang maliit na pamilya ng mga frame ay maaaring mahulaan ang mga kinakailangan sa pagkabit at keyway bago pa man dumating ang isang kapalit na motor.
Ang haba ng paa, na nakalista sa itaas bilang ang 2E na dimensyon, ay kadalasang ang halaga na pumapatong sa isang diretsong kapalit. Ang dalawang motor na may magkaparehong taas ng shaft, gaya ng 143T at 145T, ay magbo-bolt sa mga base na may magkaibang foot-hole spacing, kaya ang isang technician na tumitingin lamang sa taas ng shaft bago mag-order ng ekstra ay maaaring magkaroon ng motor na hindi umaayon sa mga kasalukuyang puwang ng baseplate. Ang pag-iingat ng naka-print na kopya ng buong talahanayan ng dimensyon malapit sa kuna ng mga bahagi, sa halip na umasa sa memorya ng mga nangungunang digit, ay maiiwasan ang paulit-ulit na pagkakamaling ito.
Ang mga hanay ng horsepower na ipinapakita sa talahanayan ay karaniwan sa halip na ganap. Maaaring itulak ng mga designer ng motor ang isang partikular na frame patungo sa itaas na dulo ng hanay ng lakas-kabayo nito gamit ang mga pinahusay na materyales sa paikot-ikot o mas mataas na kahusayan na mga lamination stack, kaya karaniwan nang makakita ng dalawang motor sa parehong frame na pinaghihiwalay ng isang kapansin-pansing pagkakaiba sa na-rate na output. Kapag ang torque, hindi lamang lakas-kabayo, ang naglilimitang kadahilanan para sa isang aplikasyon, ang pagsuri sa nameplate torque rating sa tabi ng mga sukat ng frame ay nagbibigay ng mas kumpletong larawan kaysa sa horsepower lamang.
Ang base-to-center na dimensyon, na nakalista bilang D sa karamihan ng mga talahanayan, ay mahalaga para sa vertical clearance sa mga masikip na pag-install gaya ng mga underground pump station o nakapaloob na mga skid ng kagamitan. Ang pagkumpirma sa dimensyong ito bago mag-order ay pumipigil sa isang sitwasyon kung saan ang isang motor na naka-frame nang tama ay hindi maaaring pisikal na maalis ang isang overhead obstruction kapag ito ay naka-bolt sa lugar.
NEMA C-Face Motor Mounting Types Explained
Tinutukoy ng C suffix ang isang motor na ginawa para sa close-coupled, face-mounted installation, na kadalasang ipinares sa mga pump, gearbox, at blower kung saan direktang nagbo-bolts ang itinutulak na kagamitan sa harap ng motor kaysa kumonekta sa pamamagitan ng flexible coupling at hiwalay na bearing support.
56C Frame Motor Sukat
Ang 56c frame na sukat ng motor Ang pagtatalaga ay isa sa pinakamadalas na tinukoy na maliliit na laki ng C-face dahil sumasaklaw ito sa malawak na fractional at mababang integral na hanay ng horsepower habang pinapanatili ang isang compact bolt circle. Ang karaniwang 56C na motor ay gumagamit ng 4.5 inch bolt circle diameter na may apat na tapped mounting hole at 3.375 inch spigot register diameter, na nagbibigay-daan sa tumpak na concentric alignment sa mating pump o reducer housing.
184TC Frame Motor
Paglipat sa lakas-kabayo, ang 184tc frame na motor pinagsasama ang 184T shaft height at foot pattern na may mas malaking 8.5 inch bolt circle at 6.625 inch spigot register, na tumutugma sa mid-size na gearbox input flanges na ginagamit sa conveyor drive, mixer, at agitator system.
Isang praktikal na tala sa field: Ang mga TC frame ay nagpapanatili ng karaniwang T-frame feet bilang karagdagan sa face mount, kaya ang parehong motor ay kadalasang maaaring i-install alinman bilang isang foot-mounted unit o naka-bolt na face-first sa driven na kagamitan, depende sa base na nakalagay na.
Higit pa sa pamilyang C-face, umiiral ang mga variant ng D-face at P-base para sa mga application kung saan ang pinapatakbo na kagamitan ay nangangailangan ng flanged mount na walang extension ng shaft na nakausli sa isang nakapirming register, o kung saan kinakailangan ang isang inaasahang base pattern para sa ilang partikular na configuration ng pump. Ang mga ito ay hindi gaanong karaniwang tinukoy sa pangkalahatang gawaing pang-industriya ngunit madalas na lumilitaw sa paghawak ng likido at mga vertical turbine pump package, kung saan ang tolerance ng axial alignment ay mas mahigpit kaysa sa karaniwang pinapayagan ng mga pag-install na naka-mount sa paa.
Ang spigot register fit ay nagkakahalaga ng pagbibigay-diin dahil ito ay gumagawa ng higit pang mekanikal na gawain kaysa sa bolt circle mismo. Ang rehistro ay nakasentro mismo sa motor shaft sa input bore ng driven equipment, habang ang bolt circle ay nagse-secure lamang sa assembly kapag naitatag na ang alignment. Ang isang rehistro na may labis na clearance, kahit na sa ilang libo ng isang pulgada, ay maaaring magpakilala ng sapat na radial runout upang paikliin ang coupling o seal life sa isang close-coupled na pump, kaya naman ang mga manufacturer ay may mas mahigpit na tolerance sa register diameter kaysa sa karamihan ng iba pang mga sukat ng frame.
Nakikita ang C-Face Mounting Pattern
Ang diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Metric vs NEMA Motor Frames: Mga Pangunahing Pagkakaiba
Ang mga pasilidad na naghahanap ng kagamitan sa ibang bansa ay madalas na kailangang i-cross-reference ang mga NEMA frame laban sa mga IEC metric frame. Ang dalawang sistema ay binuo sa magkaibang base unit at hindi direktang mapapalitan nang walang adaptor o buong baseplate na muling pagdidisenyo.
| Katangian | NEMA Frame | IEC Metric Frame |
|---|---|---|
| Unit ng sukat | pulgada | millimeters |
| Batayan sa taas ng baras | Frame number na hinati sa 4 | Ang numero ng frame ay direktang katumbas ng taas ng baras |
| Pamantayan ng pattern ng bolt | NEMA MG 1 | IEC 60072 |
| Karaniwang pagtatapos ng baras | Mga keyway na nakabatay sa pulgada | Mga panukat na keyway |
| Karaniwang rehiyon ng paggamit | Hilagang Amerika | Europa, Asya, karamihan sa mga merkado sa pag-export |
Ang isang madalas na punto ng pagkalito ay ang ilang mga numero ng IEC frame ay lumalabas ayon sa numerong malapit sa mga katumbas ng NEMA, tulad ng isang 132M metric frame na nakaupo malapit sa isang 145T NEMA frame sa hanay ng lakas-kabayo, ngunit ang aktwal na taas ng shaft, bolt pattern, at keyway ay magkakaiba lahat, kaya ang mga cross-shipping na bahagi sa pagitan ng dalawang system na walang na-verify na mga drawing ay isang karaniwang sanhi ng mga nabigong pag-install.
Ang profile ng keyway ay isa pang lugar kung saan naghihiwalay ang dalawang sistema sa mga paraan na madaling mapansin. Ang mga NEMA shaft ay karaniwang gumagamit ng square o rectangular key sized sa fractional inch standards, habang ang IEC shafts ay gumagamit ng metric key stock sized sa buong millimeters na may ibang depth-to-width ratio. Ang isang coupling hub na nababato at naka-key para sa isang system ay bihirang tumanggap ng shaft mula sa isa nang walang machining, kahit na ang raw shaft diameter ay nangyari na sumukat ng malapit sa parehong mga system.
Ang mga procurement team na nagtatrabaho sa parehong mga pamantayan ay nakikinabang mula sa pagpapanatili ng isang simpleng cross-reference sheet na listahan ng frame number, taas ng shaft, shaft diameter, at keyway na dimensyon nang magkatabi para sa parehong mga system, sa halip na umasa sa horsepower rating bilang pangunahing tumutugmang pamantayan. Ang horsepower ay ang hindi gaanong maaasahang field para sa cross-referencing dahil ang klase ng kahusayan, duty cycle, at ambient temperature rating lahat ay nagbabago sa lakas-kabayo na maaaring maihatid ng isang frame, na hindi nakasalalay sa mga pisikal na sukat ng pag-mount nito.
Mga Pagsasaalang-alang sa Industrial Motor Interchange Chart
An tsart ng palitan ng motor na pang-industriya ay kapaki-pakinabang lamang kapag ito ay nagkakahalaga ng higit sa numero ng frame. Bago ituring ang dalawang motor bilang mapagpapalit, i-verify ang mga sumusunod na pangalawang salik, dahil ang pagtutugma lamang ng laki ng frame ay hindi ginagarantiyahan ang isang drop-in fit.
- Haba ng shaft at lapad ng keyway, dahil ang dalawang motor na nagbabahagi ng frame number ay maaari pa ring ipadala na may iba't ibang magagamit na haba ng shaft
- Ang lokasyon ng kahon ng conduit at oryentasyon na may kaugnayan sa mga mounting feet
- Uri ng bearing, partikular na kung saan ang hinihimok na load ay nagpapataw ng side o thrust loading na lampas sa karaniwang ball bearing ratings
- Uri ng enclosure, dahil ang isang bukas na drip-proof na motor at isang ganap na nakapaloob na fan-cooled na motor sa parehong frame ay magkakaroon ng magkakaibang kabuuang haba at mga kinakailangan sa paglamig ng airflow
- Mounting foot hole pattern, na maaaring bahagyang mag-iba sa pagitan ng mga motor na binuo sa mas luma at mas bagong mga rebisyon ng parehong pamantayan
Ang rating ng duty cycle ay nararapat sa sarili nitong pagbanggit sa anumang checklist ng interchange. Ang isang motor na naselyohang para sa tuluy-tuloy na tungkulin at isang naselyohang para sa pasulput-sulpot na tungkulin ay maaaring magbahagi ng magkaparehong frame, ngunit ang intermittent-duty unit ay mag-o-overheat kung pinindot sa tuluy-tuloy na aplikasyon, gaano man kahusay ang mekanikal na pagkakatugma. Ang mga desisyon sa pagpapalitan na nakabatay lamang sa frame geometry, nang walang cross-checking ang duty cycle at insulation class sa nameplate, ay isang karaniwang pinagmumulan ng napaaga na winding failure pagkatapos ng isang matagumpay na pisikal na pag-install.
Ang pagkakatugma ng boltahe at dalas ay pinagsama ang mga non-dimensional na pagsusuri na kasama ng anumang paghahambing ng frame. Ang dalawang motor ay maaaring magbahagi ng magkaparehong pagtatalaga ng frame habang sinasaktan para sa iba't ibang klase ng boltahe o mga frequency ng linya, kaya ang isang interchange chart na ginagamit para sa pagkuha ay dapat palaging maglista ng data ng elektrikal na nameplate sa tabi ng data ng mechanical frame, hindi bilang isang hiwalay na hakbang sa paghahanap na gagawin sa ibang pagkakataon sa proseso.
Kapag ang isang motor ay ipinares sa isang gear reducer, ang frame compatibility ay umaabot din sa reducer input. Para sa mga close-coupled na drivetrain, itinutugma ang isang tamang naka-frame na motor sa isang unit gaya ng f series parallel shaft helical gearmotor nangangailangan ng pagkumpirma na ang flange ng input ng reducer, diameter ng shaft, at direksyon ng pag-ikot ay lahat ay nakahanay sa napiling motor frame bago ang huling pagpupulong.
Pagpili ng Laki ng Frame para sa Pagpares ng Gearmotor at Reducer
Ang pagpili ng frame ay nagiging mas kasangkot sa sandaling ang isang reducer ay pumasok sa drivetrain, dahil ang reducer input geometry, hindi lamang ang motor shaft, ay tumutukoy kung ang isang ibinigay na frame ay pisikal na mag-bolt up. Ang mga parallel shaft helical na disenyo ay isang karaniwang pagpipilian kung saan ang isang compact na inline na footprint at mataas na kahusayan sa katamtamang mga ratio ng pagbabawas ay priyoridad.

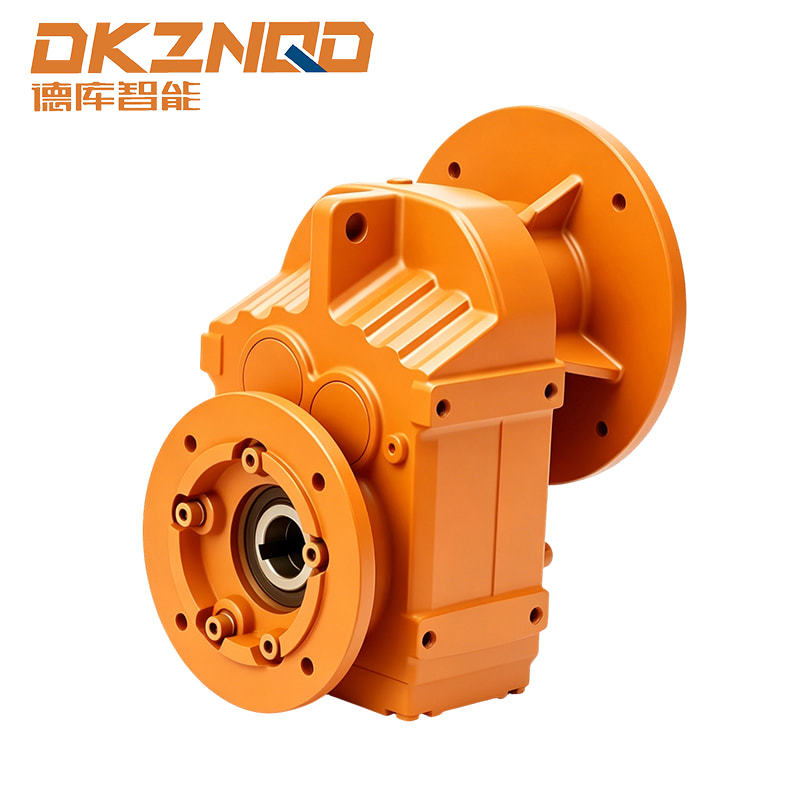

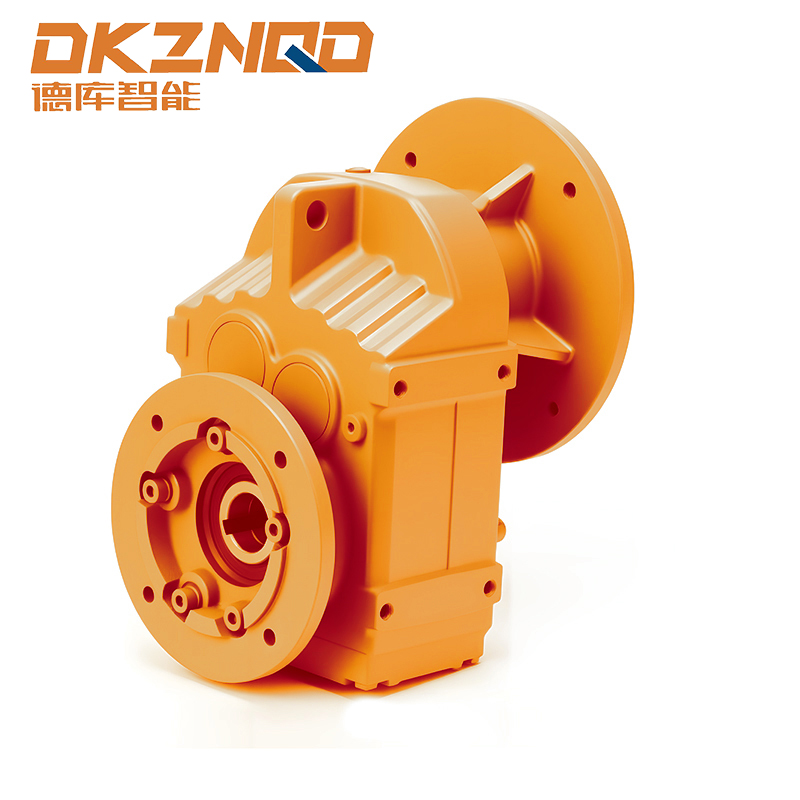

A parallel shaft helical gearmotor karaniwang isinasama ng assembly ang isang NEMA o IEC frame motor nang direkta sa isang helical gear stage, kaya ang mounting interface, shaft diameter, at rotation direction ay kailangang suriin lahat laban sa input specification sheet ng reducer bago mag-order, sa halip na ipagpalagay na mula sa frame number lamang.
Ang mga pasilidad na nag-standardize sa isang pamilya ng reducer sa maraming linya ng produksyon ay kadalasang mas madaling ayusin muna ang laki ng frame ng motor, pagkatapos ay piliin ang opsyong input ng reducer na tumutugma, sa halip na magtrabaho sa reverse order.
Ang output torque at service factor ay ang dalawang figure na malamang na hindi mapapansin kapag ang isang gearmotor assembly ay tinukoy lamang mula sa laki ng frame ng motor. Ang isang motor na naka-frame na tama na naka-bold sa isang maliit na reducer ay liliko pa rin, ngunit ang yugto ng gear ng reducer ay maaaring maagang magsuot sa ilalim ng matagal na pagkarga, lalo na sa mga application na may madalas na pagsisimula, pag-load ng shock, o pinalawig na operasyon malapit sa tuktok ng na-rate na torque band. Ang pagrepaso sa kadahilanan ng serbisyo ng reducer laban sa aktwal na siklo ng tungkulin ng hinimok na kagamitan, sa halip na laban sa nameplate horsepower lamang, ay ang mas maaasahang diskarte sa pagsukat.
Naaapektuhan din ng mounting orientation ang pagpili ng gearmotor sa mga paraan na hindi makukuha ng isang motor-only na frame chart. Ang isang parallel shaft helical unit na inilaan para sa pahalang na pag-mount ay maaaring mangailangan ng ibang antas ng lubrication fill, o isang binagong lokasyon ng breather, kung ang parehong housing ay sa halip ay naka-mount nang patayo. Ang pagkumpirma sa nilalayong mounting orientation gamit ang reducer specification sheet bago i-finalize ang pagpili ng frame ng motor ay maiiwasan ang magastos na pagbabago sa field pagkatapos ng pag-install.
Uri ng Enclosure at Epekto Nito sa Pagpili ng Frame
Pinamamahalaan ng numero ng frame ang mounting geometry, ngunit ang uri ng enclosure ay namamahala sa pangkalahatang pisikal na sobre at pag-uugali ng paglamig, at ang dalawa ay madalas na nalilito sa panahon ng pagtutukoy. Ang isang bukas na drip-proof na motor at isang ganap na nakapaloob na fan-cooled na motor na binuo sa parehong pagtatalaga ng frame ay magkakapareho pa rin ng taas ng shaft, bolt pattern, at foot spacing, ngunit magkakaiba sa kabuuang haba, panlabas na fan shroud diameter, at mga kinakailangan sa airflow clearance.
Buksan ang Drip-Proof Enclosures
Ang mga open drip-proof na disenyo ay umaasa sa nakapaligid na hangin na direktang iginuhit sa mga windings para sa paglamig, na nagpapanatili sa kabuuang haba ng motor na mas maikli ngunit nililimitahan ang paggamit sa medyo malinis, tuyo na mga panloob na kapaligiran kung saan ang airborne na alikabok o kahalumigmigan ay hindi maiipon sa loob ng paikot-ikot na lukab.
Ganap na Naka-enclosed na Fan-Cooled Enclosure
Ang ganap na nakapaloob na fan-cooled na mga disenyo ay naghihiwalay sa mga windings mula sa nakapalibot na kapaligiran at umaasa sa isang panlabas na shaft-mounted fan at shroud upang ilipat ang hangin sa ribbed housing fins. Nagdaragdag ito ng haba at kung minsan ay lapad sa motor na nauugnay sa isang bukas na drip-proof na unit ng parehong frame, na mahalaga kapag ang clearance sa paligid ng motor ay masikip na.
| Uri ng Enclosure | Paraan ng Paglamig | Karaniwang Kapaligiran | Kamag-anak na Haba |
|---|---|---|---|
| Buksan ang Drip-Proof | Direktang ambient airflow | Malinis, tuyo sa loob | Mas maikli |
| Ganap na Naka-enclosed Fan-Cooled | Panlabas na bentilador sa ibabaw ng ribed housing | Maalikabok, mamasa-masa, panlabas na katabi | Mas mahaba |
| Ganap na Nakapaloob na Walang Maaliwalas | Passive radiation at convection | Mababang duty cycle, kontaminadong hangin | Katulad ng TEFC |
Dahil ang pagpipilian ng enclosure ay nagbabago sa pangkalahatang mga sukat ng sobre nang hindi binabago ang mismong mounting frame, anumang checklist ng pagkuha na binuo sa paligid karaniwang sukat ng frame ng motor dapat ituring ang uri ng enclosure bilang isang mandatoryong kasamang field, hindi isang opsyonal na tala, lalo na para sa mga proyekto ng pag-retrofit kung saan ang kapalit na motor ay dapat magkasya sa loob ng isang kasalukuyang equipment guard o coupling cover.
Mga Karaniwang Pagkakamali sa Laki ng Frame at Paano Ito Maiiwasan
| Pagkakamali | Bunga | Pag-iwas |
|---|---|---|
| Tumutugma lamang sa nangungunang dalawang digit | Hindi tugma ang spacing ng paa, hindi magbo-bolt ang motor sa kasalukuyang base | Palaging kumpirmahin ang full frame designation kasama ang ikatlong digit at suffix |
| Hindi pinapansin ang uri ng enclosure kapag nagpapalit | Pangkalahatang hindi pagkakatugma ng haba, pagkagambala ng conduit box | I-cross check ang enclosure code sa tabi ng frame number |
| Ipagpalagay na ang IEC at NEMA frame ay nagpapalitan | Hindi tugma ang pattern ng bolt at diameter ng shaft | Gumamit ng mga talahanayan ng conversion ng manufacturer, hindi ang kalapitan ng numero ng frame |
| Tinatanaw ang haba ng baras sa mga unit ng C-face | Hindi sapat na pakikipag-ugnayan sa coupling o reducer bore | I-verify ang magagamit na haba ng baras laban sa mga detalye ng hinimok na kagamitan |
Karamihan sa mga pagkabigo sa pag-install na nauugnay sa frame ay nagbabalik sa pag-asa sa isang solong dimensyon sa paghihiwalay. Isang masusing pagsusuri laban sa buo karaniwang sukat ng frame ng motor sheet, covering shaft, bolt pattern, at enclosure na magkakasama, pinipigilan ang karamihan ng mga problema sa field fitting bago ang isang motor ay hindi na-crate.
Mga Madalas Itanong
Q1: Paano ko mabilis na matantya ang taas ng shaft mula sa isang NEMA frame number?
Hatiin sa apat ang unang dalawang digit ng frame number. Ang resulta ay ang taas ng shaft centerline sa pulgada sa itaas ng mounting base.
Q2: Ano ang ibig sabihin ng T suffix sa isang NEMA frame designation?
Ang T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Q3: Maaari bang mai-install ang isang 56C frame motor nang walang bahagi na pinapaandar ng mukha?
Oo, maraming 56C na motor ang may kasamang parehong mga butas sa pag-mount sa paa at isang pattern ng face-mount, na nagpapahintulot sa alinmang configuration depende sa application.
Q4: Ligtas bang palitan ang IEC motor para sa NEMA frame motor kung tumugma ang lakas-kabayo?
Ang lakas ng kabayo lamang ay hindi sapat. Ang diameter ng shaft, bolt pattern, at keyway na mga pamantayan ay naiiba sa pagitan ng dalawang system, kaya ang direktang pagpapalit ay karaniwang nangangailangan ng adapter plate o pagbabago ng coupling.
Q5: Bakit minsan ang dalawang motor na may parehong numero ng frame ay may magkaibang haba ng baras?
Inaayos ng mga pamantayan ng frame ang taas at diameter ng shaft, ngunit maaaring mag-iba ang haba ng extension ng shaft ayon sa tagagawa sa loob ng pinapayagang tolerance, kaya dapat itong palaging kumpirmahin laban sa drawing ng application.
