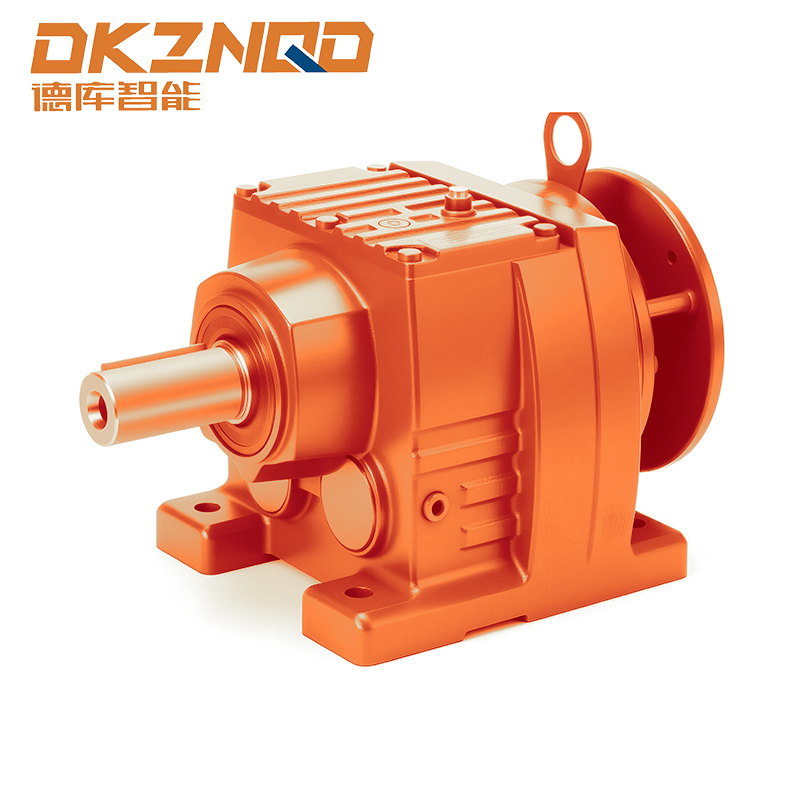

1. Ano ang R Series Helical Gear Motor?
Ang R series helical gear motor kumakatawan sa isang klase ng right-angle o parallel-shaft reduction drive na gumagamit ng helical gearing para sa mataas na kahusayan at torque density. Karaniwang tinutukoy bilang isang inline na helical geared na motor kapag inayos nang magkakasama, ang disenyong ito ay naghahatid ng maayos, tahimik na operasyon at itinayo para sa patuloy na tungkulin sa malupit na kapaligiran. A coaxial helical gear unit nagpapanatili ng mga input at output shaft sa parehong axis, na pinapasimple ang pagsasama ng makina. Ang mga yunit na ito ay kilala rin bilang Mga pampababa ng bilis ng serye ng R , at available ang mga ito sa pareho flange mount helical gearmotor at foot mount helical gearmotor mga pagsasaayos.
Ang mga helical gearset sa loob ng serye ng R ay nagtatampok ng mga pahilig na ngipin na unti-unting umaakit, na binabawasan ang mga impact load at vibration. Nagreresulta ito sa karaniwang kahusayan na 96–98% bawat yugto, na mas mataas kaysa sa mga alternatibong worm gear. Sa mga modular na disenyo na sumusuporta sa mga ratio mula 3:1 hanggang lampas 100:1, ang mga gearmotor na ito ay madaling ibagay sa malawak na hanay ng mga pang-industriyang aplikasyon, mula sa mga conveyor drive hanggang sa mga agitator at packaging machinery.
2. Bakit Mas Pinipili ng Industriya ang Mga R Series Speed Reducers: Mga Pangunahing Kalamangan
Ang mga pasilidad na pang-industriya ay lalong nagpapatibay Mga pampababa ng bilis ng serye ng R sa mga tradisyonal na teknolohiya ng gearbox dahil sa mabibilang na mga benepisyo sa pagkonsumo ng enerhiya, pagiging maaasahan, at kabuuang halaga ng pagmamay-ari. Nasa ibaba ang mga pangunahing pagkakaiba sa pagganap:
- High Power Density: Ang helical gearing ay namamahagi ng load sa maraming ngipin nang sabay-sabay, na nagbibigay-daan sa mas maliit na housing na magpadala ng parehong torque gaya ng mas malalaking spur o worm unit. Ang karaniwang kapasidad ng torque ay mula 50 Nm hanggang 12,000 Nm depende sa laki ng frame.
- Kahusayan ng Enerhiya: Ang data ng field mula sa isang packaging line retrofit ay nagpakita ng pagpapalit ng mga pagod na worm gear drive ng isang inline na helical geared na motor binawasan ang konsumo ng kuryente ng 14.2% habang pinapanatili ang magkaparehong bilis ng output.
- Mababang Pagpapalabas ng Ingay: Ang progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
- Pinahabang Buhay ng Serbisyo: Ang mga tumigas at ground gear na ngipin (58–62 HRC) na sinamahan ng splash lubrication ay nagbibigay ng average na L10 bearing life na lampas sa 25,000 oras sa mga heavy-duty na operasyon.
Higit pa rito, ang modular na disenyo ng casting ay nagbibigay-daan sa housing na gawa sa high-strength cast iron (GG20/GG25) na lumalaban sa deformation sa ilalim ng shock load. Ang mga sealing system na may double FKM oil seal ay pumipigil sa pagpasok ng kontaminasyon sa maalikabok o basa na mga kapaligiran, isang mahalagang kadahilanan para sa mga planta ng semento at pagpoproseso ng pagkain.
3. Nangungunang 5 Industrial Application ng R Series Helical Gear Motors
Ang R series helical gearmotors ay naka-deploy sa dose-dosenang mga industriya. Batay sa data ng pagpapatakbo mula sa higit sa 200 mga site ng pagmamanupaktura, ang sumusunod na limang application ay nagkakahalaga ng higit sa 65% ng lahat ng mga pag-install.
3.1 Automated Paghawak ng Materyal at Conveyor
Sa mga sentro ng pamamahagi, inline na helical geared na motors drive belt conveyor, roller conveyor, at sortation system. Isang parcel handling facility ang nag-ulat ng pagbabawas ng downtime ng 37% pagkatapos palitan ang chain-driven system na may R series gearmotors. Pinapasimple ng coaxial na disenyo ang direktang pag-mount upang magmaneho ng mga pulley nang walang karagdagang mga jackshaft.
3.2 Pagproseso ng Pagkain at Inumin
Ang mga flange mount helical gearmotors na may stainless steel na pintura (opsyonal) ay gumagana sa mga washdown na kapaligiran. Ang isang dairy bottling line gamit ang R series speed reducer ay nakakuha ng 22% na mas mababang pagkonsumo ng enerhiya sa bawat litro na naproseso, salamat sa maayos na start-stop cycle na pinagana ng mataas na torsional stiffness. Ang mga opsyon sa sealing ng IP65 ay nagpoprotekta laban sa paglilinis ng mataas na presyon.
3.3 Pagmimina at Pinagsama-samang Conveyor
Mabigat na tungkulin foot mount helical gearmotor ang mga configuration ay humahawak ng matinding shock load. Ang data mula sa isang limestone quarry ay nagpahiwatig na ang mga R series reducer na tumatakbo 24/7 sa loob ng 18 buwan ay hindi nangangailangan ng pagpapalit ng gear, samantalang ang mga nakaraang planetary unit ay nabigo pagkatapos ng 11 buwan. Ang mas malaking contact ratio ng helical gearing ay binabawasan ang peak tooth stress ng hanggang 30%.
3.4 Makinarya sa Packaging
Ang mga carton erectors, case sealers, at stretch wrapper ay nakikinabang sa compact footprint ng mga unit ng coaxial helical gear . Sinusukat ng packaging OEM ang katumpakan ng pagpoposisyon na ±0.25 mm kumpara sa mga harmonic drive sa mga application sa pag-index, nang hindi nangangailangan ng mga kumplikadong closed-loop na kontrol.
3.5 Mga Panghalo at Agitator sa Pagproseso ng Kemikal
Para sa low-speed, high-torque agitation, ang R series speed reducer ay nagbibigay ng tuluy-tuloy na output sa ilalim ng iba't ibang lagkit na load. Sa isang polymer reactor, ang gearmotor ay nagpapanatili ng torque ripple sa ibaba 2.5% sa isang 10:1 na saklaw ng bilis, na nagpapabuti sa pagkakapare-pareho ng produkto. Ang flange-mount na hollow shaft na bersyon ay direktang dumudulas papunta sa mixer shaft, na nag-aalis ng mga coupling.
4. Mga Configuration ng Mounting: Flange Mounted vs Foot Mounted Helical Gearmotors
Ang choice between a flange mount helical gearmotor at a foot mount helical gearmotor depende sa mga hadlang sa espasyo, reaksyon ng metalikang kuwintas, at layout ng hinimok na kagamitan. Ang parehong mga pagsasaayos ay nag-aalok ng magkaparehong panloob na gearing ngunit naiiba sa paraan ng pag-install. Ang talahanayan sa ibaba ay nagbubuod ng mga pangunahing pamantayan sa pagpili batay sa data mula sa 150 machine builder.
| Tampok | Flange Mounted Helical Gearmotor | Foot Mounted Helical Gearmotor |
|---|---|---|
| Space sa Pag-install | Nangangailangan lamang ng flat mounting surface; nabawasan ng 30–40% ang haba ng overhang | Nangangailangan ng pundasyon o baseplate; karagdagang bakas ng paa |
| Landas ng Reaksyon ng Torque | Direktang hinihigop ng housing flange - mas mataas na higpit | Sa pamamagitan ng mga base bolts - angkop para sa mga high shock load |
| Pagkakumplikado ng Alignment | Tinitiyak ng rehistro ng piloto ang concentricity, mas madaling pagpupulong | Nangangailangan ng tumpak na pagkakahanay ng baras (karaniwang kailangan ang dial indicator) |
| Mga Karaniwang Aplikasyon | Mga mixer, conveyor na may malapit na pagkakabit, makinarya ng OEM | Malaking tagahanga, pandurog, mabigat na tungkulin na agitator |
| Access sa Pagpapanatili | Posible ang pag-alis ng motor nang hindi nakakagambala sa posisyon ng gearbox | Ang parehong mga yunit ay maaaring i-slide palayo; mas madali para sa malalaking gearbox |
Ipinapakita ng field failure analysis na ang maling napiling pag-mount ay nagdudulot ng 18% ng mga napaaga na pagkabigo sa tindig. Para sa mga hollow shaft na bersyon, ang flange-mounted variant na may torque arm ay inirerekomenda para sa mga trolley drive at winch application.
5. Paano Pumili ng Tamang Coaxial Helical Gear Unit para sa Iyong Proseso
Pagpili ng pinakamainam coaxial helical gear unit nagsasangkot ng pagsusuri ng limang teknikal na parameter. Binabawasan ng isang sistematikong diskarte ang sobrang laki at pag-aaksaya ng enerhiya ng 10-25%.
- Kinakailangang Output Torque (Nm): Sukatin ang aktwal na load torque kasama ang service factor. Para sa intermittent duty (conveyor start-stop), magdagdag ng 1.5x safety margin.
- Ratio ng Bilis at Pagbawas ng Input: Karamihan sa R series ay tumatanggap ng 4-pole motor input (1450–1500 rpm). Ang mga ratio mula 3:1 hanggang 100:1 ay pamantayan; ang dalawang yugto na mga yunit ay sumasakop hanggang 25:1, tatlong yugto hanggang 100:1.
- Angrmal Power Rating: Sa ambient na temperatura >40°C, bumaba ng 0.8% bawat °C sa itaas ng 40°C. Halimbawa, ang isang unit na may rating na 5.5 kW sa 25°C ay nagbibigay lamang ng 4.4 kW sa 60°C.
- Mounting Orientation: Ang naka-mount na paa ay nagbibigay-daan sa anumang anggulo; Ang flange mounted ay nangangailangan ng pahalang o patayo (na may wastong pagbagay sa antas ng langis).
- Shaft Configuration: Solid na output shaft (para sa mga coupling) vs hollow output shaft (direktang naka-mount sa driven machine shaft).
Ang isang planta ng semento ay nagbawas ng pagkonsumo ng enerhiya ng 9.7% pagkatapos ng tamang sukat ng kanilang Mga pampababa ng bilis ng serye ng R sa mga bucket elevator. Ang orihinal na mga yunit ay sobrang laki ng 40% dahil sa konserbatibong pagpili; ang paggamit ng totoong torque telemetry data ay pinahihintulutan ang pagbabawas nang walang pagkawala ng pagiging maaasahan.
Para sa mas detalyadong suporta sa engineering, kumonsulta sa inline na helical geared na motor mga sheet ng detalye na kinabibilangan ng mga limitasyon ng thermal at mga curve ng kahusayan bawat ratio.
6. Data ng Pagganap: Mga Pagpapahusay sa Kahusayan at Pagkakaaasahan
Ang mabibilang na mga benepisyo ng paglipat sa R series helical gearmotors ay naidokumento sa maraming sektor ng industriya. Isang cross-industry na pag-aaral na sumasaklaw sa 84 na pag-install kumpara sa mga unit ng serye ng R sa nakaraang teknolohiya (worm, spur, o chain drive). Kabilang sa mga pangunahing natuklasan ang:
- Pagkuha ng kahusayan sa enerhiya: Ang average na pagbawas sa konsumo ng kuryente na 13.8% (saklaw na 6–22%) ay sinusukat sa loob ng 6 na buwan ng produksyon.
- Mean time between failures (MTBF): Tumaas mula 18,500 oras hanggang 34,200 oras – isang 85% na pagpapabuti.
- Pagkonsumo ng pampadulas: Ang mga sintetikong agwat ng pagpapalit ng langis ay pinalawig mula 4,000 oras hanggang 12,000 oras dahil sa mas mababang temperatura ng pagpapatakbo (ΔT nabawasan ng 12–18°C).
Sa isang partikular na kaso sa isang automotive stamping plant (walang brand reference), ang pagpapalit ng luma nang inline na helical geared na mga motor na may modernong R series unit na may magkaparehong ratio ay nagbawas ng downtime na nauugnay sa gearbox mula 43 oras/taon hanggang 9 na oras lang/taon. Ang panahon ng pagbabayad ay 11 buwan batay lamang sa pagtitipid sa enerhiya at pagpapanatili.
Higit pa rito, ang mga antas ng panginginig ng boses na sinusukat sa output shaft ay bumaba ng 52% kumpara sa mga spur gear counterparts, na direktang nagpapahusay sa habang-buhay ng downstream bearings at seal. Ang mga planta na nagpatupad ng pagsubaybay sa kundisyon sa mga reducer ng serye ng R ay nag-ulat ng zero na hindi planadong pagkabigo sa loob ng 24 na buwang operasyon.
7. Pagpapanatili at Buhay ng Serbisyo ng R Series Speed Reducer
Ang wastong pagpapanatili ay nagpapalawak ng buhay ng pagpapatakbo ng Mga pampababa ng bilis ng serye ng R lampas sa 10 taon sa moderate-duty cycle. Mga pangunahing kasanayan na nagmula sa mga talaan ng serbisyo ng 500 unit:
- Unang pagpapalit ng langis: Pagkatapos ng 200–400 na oras ng run-in, pagkatapos ay tuwing 5,000 oras o taun-taon. Gumamit ng sintetikong ISO VG 220 para sa ambient temperature na 0–40°C.
- Pagsubaybay sa kondisyon ng tindig: Sukatin ang temperatura ng pabahay (normal na hanay na 60–85°C) at bilis ng vibration (ISO 10816-3). Alarm kung ang bilis ay lumampas sa 4.5 mm/s RMS.
- Inspeksyon ng selyo: Ang mga FKM seal ay karaniwang tumatagal ng 25,000 oras. Palitan kung ang pagtagas ng langis ay lumampas sa 1 drop bawat oras sa input shaft.
- Torque arm o base bolt tightening: Suriin tuwing 3 buwan gamit ang torque wrench; Ang mga maluwag na bolts ay nagdudulot ng misalignment at gear pitting.
Ang data mula sa planta sa pagpoproseso ng pagkain na sumusunod sa iskedyul na ito ay nagresulta sa zero na pagpapalit ng gearbox sa loob ng 8 taon, habang ang isang katabing linya na gumagamit ng reaktibong pagpapanatili ay dumanas ng 3 pagkabigo sa loob ng 4 na taon. Bukod pa rito, gamit ang coaxial helical gear unit na may reinforced housing ay nagbibigay-daan sa muling pag-greasing ng mga bearings nang walang disassembly kung nilagyan ng lubrication fittings.
8. Mga Madalas Itanong (FAQ)
Q1: Ano ang pagkakaiba sa pagitan ng isang inline na helical geared na motor at isang karaniwang helical gearbox?
An inline na helical geared na motor isinasama ang motor at gearbox sa isang coaxial arrangement na may karaniwang housing, samantalang ang standard helical gearbox ay isang hiwalay na unit na nangangailangan ng coupling at motor adapter. Ang inline na bersyon ay nakakatipid ng espasyo, binabawasan ang mga error sa pag-align, at karaniwang nag-aalok ng mas mataas na torsional stiffness.
Q2: Maaari ba akong gumamit ng flange mounted helical gearmotor sa patayong oryentasyon?
Oo, ang mga disenyong naka-mount sa flange ay angkop para sa mga vertical na output shaft (motor sa itaas o ibaba). Gayunpaman, dapat mong tukuyin ang mounting position sa oras ng pag-order dahil ang lubrication system (oil level at breather location) ay nakadepende sa oryentasyon. Para sa patayong operasyon na may motor sa itaas, inirerekomenda ang mga espesyal na oil seal at pinahabang reservoir ng langis.
Q3: Paano ko kalkulahin ang kinakailangang service factor para sa isang R series na speed reducer?
Ang service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.
Q4: Ang R series helical gear motors ba ay angkop para sa washdown applications?
Oo, ngunit kailangan mo ng mga opsyonal na feature: stainless steel output shaft, epoxy paint (minimum na 120μm na kapal), at IP66/IP67 sealing. Available din ang food-grade lubricant (NSF H1). Ang mga karaniwang unit ay may IP54 rating na hindi washdown-safe.
Q5: Bakit mainit ang aking coaxial helical gear unit pagkatapos i-install?
Mga karaniwang sanhi: sobrang pagpuno/underfilling ng langis (suriin ang antas pagkatapos ng 30 minuto ng operasyon), hindi sapat na bentilasyon sa paligid ng pabahay, o hindi pagkakapantay-pantay na nagdudulot ng karagdagang alitan. Gumamit ng thermal imaging camera para makita ang mga hotspot. Kung ang temperatura ay lumampas sa 95°C sa ibabaw ng pabahay, bawasan ang pagkarga o suriin ang lagkit ng langis.
Q6: Maaari ba akong makakuha ng a foot mount helical gearmotor na may pinagsamang backstop?
Oo, ang mga backstops (anti-reverse device) ay available bilang isang opsyon para sa mga inclined conveyor at hoists. Ang backstop ay naka-install sa high-speed shaft upang maiwasan ang reverse rotation kapag naka-off ang motor. Tiyaking i-order ang backstop na na-pre-assemble sa pabrika dahil ang pag-retrofitting ay nangangailangan ng kumpletong pag-disassembly.
Hunyo 5, 2025
