Anong mga mounting positions (M1-M6) ang available para sa S series na gear units?

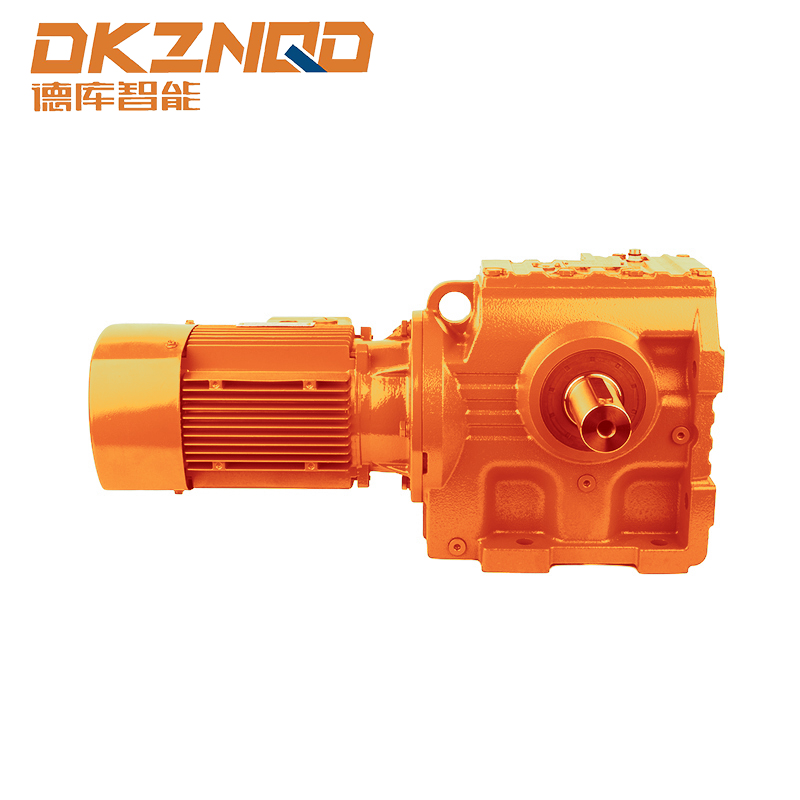

Panimula sa S Series Helical Worm Gearmotors

Ang S series helical worm gearmotor ay malawakang ginagamit sa pang-industriyang makinarya dahil sa compact na disenyo nito, mataas na torque transmission, at pagiging maaasahan sa ilalim ng magkakaibang mga kondisyon ng operating. Pag-unawa sa mga mounting position (M1-M6) ng mga unit ng gear na ito ay mahalaga para sa mga inhinyero at taga-disenyo ng system na naglalayong makamit ang pinakamainam na pagganap at matiyak ang mekanikal na pagkakatugma.

Sinisiyasat ng artikulong ito ang mga partikular na posisyon sa pag-mount na magagamit para sa mga unit ng gear ng serye ng S, na ginagalugad ang kanilang mga pagsasaayos, pakinabang, at praktikal na aplikasyon sa iba't ibang industriya.

Pangkalahatang-ideya ng Mga Posisyon sa Pag-mount (M1-M6)

Ang mga S series na gear unit ay idinisenyo upang suportahan ang maramihang mga mounting orientation, na nakategorya bilang M1 hanggang M6. Ang bawat mounting position ay tumutugma sa isang natatanging pag-aayos ng input at output shafts na may kaugnayan sa motor housing. Ang pagpili ng tamang mounting position ay makakaapekto:

• Ang kahusayan sa pagpapatakbo at paghahatid ng metalikang kuwintas
• Ang kadalian ng pag-install sa mga limitadong espasyo
• Accessibility sa pagpapanatili at pagsunod sa kaligtasan

Nasa ibaba ang isang detalyadong paliwanag ng bawat mounting position at ang mga aplikasyon nito:

M1 na Posisyon: Pahalang na Pag-mount ng Paa

Ang M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Mga conveyor at mga sistema ng paghawak ng materyal
• Packaging machinery kung saan mas gusto ang floor-level mounting
• Mga application na nangangailangan ng matatag na pagkakahanay sa ilalim ng mataas na torque load

Kabilang sa mga bentahe ng M1 mounting madaling pag-access para sa pagpapadulas at inspeksyon , at pagiging tugma sa mga standardized na dimensyon ng base na karaniwang ginagamit sa mga pang-industriyang gear setup.

M2 Posisyon: Pahalang Flange Mounting

Ang pagsasaayos ng M2 ay nagsasangkot ng pahalang na pag-install na may flange sa dulo ng output shaft para sa direktang pagkabit. Ang oryentasyong ito ay angkop para sa:

• Direktang pagsasama sa umiikot na makinarya nang walang karagdagang mga bracket
• Mga pump, compressor, at fan drive kung saan kritikal ang pag-align ng shaft
• Mga application na nangangailangan ng compact installation sa limitadong pahalang na espasyo

Ang M2 flange mount binabawasan ang paghahatid ng vibration at pinapasimple ang pag-install kung ihahambing sa mga alternatibong naka-mount sa paa.

M3 na Posisyon: Vertical Shaft Down

Sa pagsasaayos ng M3, ang output shaft ay tumuturo pababa. Ito ay partikular na kapaki-pakinabang kapag kumokonekta sa vertically oriented na makinarya, tulad ng:

• Mga mixer at agitator sa mga planta ng kemikal o pagpoproseso ng pagkain
• Mga vertical conveyor at elevator
• Mga application na nangangailangan ng direktang pababang drive na may kaunting extension ng shaft

Ang mounting orientation na ito ay nangangailangan ng maingat na pagsasaalang-alang ng lubrication at sealing dahil sa gravity-driven na pamamahagi ng langis kasama ang mga gears.

M4 na Posisyon: Vertical Shaft Up

Ang M4 ay ang kabaligtaran ng M3, kung saan ang output shaft ay tumuturo paitaas. Ito ay karaniwang ginagamit sa:

• Mga bucket elevator at vertical conveyor na may pataas na paggalaw
• Mga panghalo sa industriya kung saan kailangang ilipat ng torque transmission ang materyal pataas
• Mga sitwasyon kung saan naka-install ang gear unit sa ibaba ng konektadong mekanismo para sa compact vertical alignment

Ang M4 position necessitates na-optimize na pagruruta ng pagpapadulas upang matiyak ang pantay na pamamahagi ng langis sa mga worm at helical gear.

M5 na Posisyon: Horizontal Shaft Side-Mounted

Ang M5 ay kumakatawan sa isang pahalang na oryentasyon kung saan ang gear unit ay naka-mount sa gilid nito. Ang posisyon na ito ay pinili para sa:

• Mga makina na may mga hadlang sa espasyo na nangangailangan ng pag-install ng lateral gear
• Pagsasama sa mga conveyor system na may offset drive point
• Mga application na nangangailangan ng pinahusay na pagkakahanay sa pagitan ng motor at driven shaft na may kaunting footprint

Pag-mount sa gilid mapahusay ang mekanikal na katatagan sa mga compact system ngunit maaaring mangailangan ng mga custom na bracket o suporta.

M6 na Posisyon: Flange Vertical

Pinagsasama ng configuration ng M6 ang vertical shaft orientation na may flange mounting. Kabilang sa mga pangunahing benepisyo ang:

• Pinapadali ang direktang koneksyon sa mga vertical na motor o pump
• Tamang-tama para sa mga pag-install na may limitasyon sa taas o kung saan limitado ang espasyo sa sahig
• Pinahusay na pamamahagi ng metalikang kuwintas sa mataas na pagkarga ng mga vertical na application

Ang pagpoposisyon ng M6 ay madalas na nangangailangan ng tumpak na pagkakahanay at maaaring makinabang mula sa vibration-damping mounts upang matiyak ang pangmatagalang katatagan ng pagpapatakbo.

Mga Praktikal na Pagsasaalang-alang para sa Pagpili ng Pag-mount

Ang pagpili ng tamang posisyon sa pag-mount ay higit pa sa isang mekanikal na desisyon—kasama nito ang pagsasaalang-alang sa kapaligiran ng pagpapatakbo, accessibility, at mga kinakailangan sa pagpapanatili. Dapat isaalang-alang ng mga inhinyero:

• Direksyon ng pag-load at mga kinakailangan sa metalikang kuwintas
• Pamamahagi ng lubrication at pagpapanatili ng langis ng gear
• Mga hadlang sa espasyo at pagsasama sa umiiral na makinarya
• Dali ng pag-inspeksyon, kakayahang magamit, at pagsunod sa kaligtasan

Tinitiyak ng pagsunod sa mga pagsasaalang-alang na ito pinakamainam na pagganap at pinahabang buhay ng unit ng gear.

Talahanayan ng Paghahambing ng Mga Posisyon sa Pag-mount ng Serye ng S

Konklusyon

Pag-unawa sa M1-M6 mounting positions para sa S series helical worm gearmotor nagbibigay-daan sa mga inhinyero na gumawa ng matalinong mga desisyon tungkol sa pag-install, paghahatid ng torque, at mahabang buhay ng system. Ang bawat posisyon ay nag-aalok ng mga natatanging bentahe na iniayon sa mga partikular na pangangailangan sa pagpapatakbo, na tinitiyak na ang gear unit ay gumaganap nang maaasahan sa ilalim ng magkakaibang mga pang-industriyang sitwasyon.

Ang wastong pagpili, na sinamahan ng pagsasaalang-alang para sa pagpapadulas, pagkakahanay, at pagiging naa-access, ay maaaring makabuluhang mapahusay ang pagganap at kahusayan sa pagpapanatili ng mga sistema ng pang-industriya na gear.

FAQ

Q1: Ano ang pagkakaiba sa pagitan ng M1 at M2 mounting positions?

Ang M1 ay pahalang na naka-mount sa paa, habang ang M2 ay gumagamit ng isang flange para sa pahalang na pag-mount, na angkop para sa direktang pagkabit sa makinarya at pinahusay na kontrol ng vibration.

Q2: Maaari bang gumana ang isang S series na gear unit sa mga patayong posisyon?

Oo, pinapayagan ng M3, M4, at M6 ang patayong pag-install, na may maingat na atensyon sa pagpapadulas at pagkakahanay upang matiyak ang maaasahang operasyon.

Q3: Aling mounting position ang pinakamainam para sa space-constrained setups?

Ang M5 (horizontal side-mounted) at M6 (vertical flange) ay mainam para sa mga compact installation kung saan limitado ang espasyo sa sahig.

Q4: Nakakaapekto ba ang mga mounting position sa mga kinakailangan sa pagpapanatili?

Oo, ang mga posisyon tulad ng M3 at M4 ay nangangailangan ng maingat na pagruruta ng pagpapadulas, habang ang M1 at M2 ay nagbibigay-daan sa mas madaling pag-access para sa inspeksyon at pagseserbisyo.
