Pag-unawa sa Tungkulin ng Speed Control sa Fluid System
Ang mga pasilidad sa pagmamanupaktura ng industriya at pagpoproseso ng likido ay lubos na umaasa sa mga motorized system upang ilipat ang mga likido, gas, at materyales. Sa kasaysayan, ang mga system na ito ay tumatakbo sa isang pare-parehong bilis, umaasa sa mga mekanikal na throttling device gaya ng mga valve, damper, o bypass na mga loop upang ayusin ang daloy at presyon. Ang tradisyunal na diskarte na ito ay nagpapakilala ng makabuluhang mekanikal na stress, nagpapaikli sa buhay ng kagamitan, at nag-aaksaya ng malaking halaga ng elektrikal na enerhiya. Upang matugunan ang mga kawalan ng kahusayan sa pagpapatakbo, ang mga modernong sistemang pang-industriya ay gumagamit ng teknolohiyang elektronikong kontrol sa bilis upang direktang tumugma sa output ng motor sa real-time na demand.
Sa mga pumping application, patuloy na nagbabago ang demand ng fluid batay sa mga ikot ng produksyon, mga pagbabago sa presyon ng system, at mga kinakailangan sa pagproseso. Ang pagpapatakbo ng pump sa buong bilis habang sinasakal ang output gamit ang control valve ay katumbas ng pagmamaneho ng sasakyan na ganap na nakadepress ang accelerator pedal habang kinokontrol ang bilis ng sasakyan gamit ang brake pedal. Tinatanggal ng electronic speed regulation ang basurang ito sa pamamagitan ng dynamic na pagbabago sa rotational velocity ng prime mover. Sinasaliksik ng teknikal na pagsusuri na ito ang mga pangunahing prinsipyo ng engineering ng kontrol ng bilis, fluid dynamics, at ang pagsasama ng mga tumpak na mekanikal na drive sa mga heavy-duty na application.
Pagtukoy sa Teknolohiya: Ano ang VFD?
Kapag ang mga koponan ng engineering ay nakatagpo ng mga sistema ng likidong pang-industriya, ang pangunahing tanong ay madalas na lumitaw: ano ang vfd at paano ito nakikipag-ugnayan sa umiiral na imprastraktura? Ang variable frequency drive, na karaniwang dinaglat bilang VFD, ay isang electronic power conversion device na ginagamit upang i-regulate ang bilis at rotational torque ng isang three-phase induction motor. Sa pamamagitan ng pagmamanipula sa dalas at boltahe ng de-koryenteng kapangyarihan na ibinibigay sa motor, ang drive ay nagbibigay-daan sa mga operator na makamit ang walang katapusang adjustable na kontrol sa bilis sa buong saklaw ng pagpapatakbo ng hinimok na kagamitan.
Pag-unawa anong vfd nangangailangan ng pagtingin sa kabila ng simpleng pagsasaayos ng bilis; ito ay isang matalinong tagapamahala ng kapangyarihan. Sa karaniwang mga pang-industriyang kapaligiran, ang kuryente ay inihahatid bilang alternating current sa isang nakapirming frequency, karaniwang limampu o animnapung hertz. Ang isang induction motor na direktang konektado sa linyang ito ay iikot sa isang nakapirming kasabay na bilis na tinutukoy ng bilang ng mga magnetic pole sa motor stator. A ano ang variable frequency drive sinisira ng system ang mahigpit na relasyong ito sa pamamagitan ng pag-convert ng papasok na fixed-frequency na AC utility power sa variable-frequency, variable-voltage AC output. Binabago ng kakayahang ito ang isang karaniwang fixed-speed na motor sa isang adjustable-speed asset na may kakayahang tumpak na kontrol sa proseso.
Ang pagpapatupad ng variable frequency drive vfds sumasaklaw sa hindi mabilang na mga pang-industriya na domain, kabilang ang mga water treatment plant, mga pasilidad sa pagproseso ng kemikal, mga cooling tower, at mga oil refinery. Sa loob ng mga kapaligirang ito, a variable frequency drive para sa mga bomba nagsisilbing pangunahing mekanismo para sa pagbabalanse ng haydrolika ng system, pagpigil sa water hammer, at pagliit ng pagkonsumo ng enerhiya. Sa pamamagitan ng pagsasaayos ng bilis ng motor upang tumugma sa mga eksaktong curve ng system, inalis ng mga drive na ito ang pangangailangan para sa mga mahigpit na mekanikal na balbula, na nagpapahusay sa pagiging maaasahan at pag-uulit ng proseso.
Paano Gumagana ang Variable Frequency Drive: Ang Tatlong Panloob na Yugto
Ang conversion ng fixed-frequency utility power sa adjustable-frequency na output ay nagsasangkot ng tatlong natatanging electrical subsystem na tumatakbo sa serye sa loob ng drive housing. Ang mga yugtong ito ay gumagana nang sunud-sunod upang itama, i-filter, at baligtarin ang elektrikal na enerhiya, na tinitiyak na ang konektadong motor ay tumatanggap ng lubos na kinokontrol na electrical waveform.
Ang Yugto ng Rectifier
Ang paunang yugto ay binubuo ng isang solid-state rectifier bridge na tumatanggap ng papasok na tatlong-phase na boltahe ng AC mula sa linya ng utility. Gamit ang isang hanay ng mga high-power diode o silicon-controlled na mga rectifier, ang yugtong ito ay nagko-convert ng bidirectional alternating current sa unidirectional na direktang kasalukuyang. Ang prosesong ito ay kumakatawan sa pangunahing hakbang ng pag-decoupling ng motor mula sa frequency ng grid.
Ang Filter ng DC Bus
Ang output mula sa rectifier stage ay isang pulsating DC voltage na naglalaman ng makabuluhang electrical ripple. Ang ikalawang yugto ay gumagamit ng napakalaking bangko ng mga heavy-duty na capacitor, na kadalasang ipinares sa mga inductive chokes, upang pakinisin ang mga pagbabagong ito. Ang na-filter na intermediate na yugto na ito ay nagbibigay ng malinis, matatag na reservoir ng mataas na boltahe na DC power para sa huling yugto ng conversion.
Ang Stage ng Inverter
Ang huling yugto ay gumagamit ng high-speed insulated gate bipolar transistors upang i-convert ang stable DC bus voltage pabalik sa isang AC waveform. Sa pamamagitan ng pag-on at off ng mga transistor na ito libu-libong beses bawat segundo, lumilikha ang drive ng isang serye ng mga boltahe na pulso. Ang diskarteng ito, na kilala bilang pulse width modulation, ay nagsi-synthesize ng simulate sinusoidal current waveform sa eksaktong frequency at boltahe na kinakailangan ng proseso.
Pumping Dynamics at Variable Speed Operations
Upang i-maximize ang utility ng speed control hardware, dapat suriin ng mga inhinyero ang mga partikular na pisikal na batas na namamahala sa hinimok na kagamitan. Ang mga centrifugal pump, na bumubuo sa karamihan ng mga sistema ng pamamahagi ng pang-industriya na likido, ay gumagana sa ilalim ng isang partikular na hanay ng mga pisikal na prinsipyo na kilala bilang mga batas ng affinity. Ang mga ugnayang ito sa matematika ay nagdidikta kung paano naiimpluwensyahan ng mga pagbabago sa bilis ng shaft ang daloy ng daloy, presyon ng paglabas, at lakas ng preno.
Sa ilalim ng mga prinsipyong ito, nagbabago ang rate ng daloy ng fluid sa direkta, linear na proporsyon sa pagbabago sa bilis ng baras. Gayunpaman, ang discharge pressure o ulo na binuo ng pump ay nagbabago sa proporsyon sa square ng pagbabago ng bilis. Karamihan sa kritikal, ang kuryenteng natupok ng motor ay nagbabago sa proporsyon sa kubo ng pagbabago ng bilis. Ang kubiko na relasyon na ito ay bumubuo ng mathematical na pundasyon para sa mga pambihirang kakayahan sa pagtitipid ng enerhiya na natanto sa pamamagitan ng mga modernong kontrol sa bilis ng motor.
Kapag gumagamit ng kontrol sa bilis ng VFD para sa mga pang-industriyang bomba, kahit na isang maliit na pagbawas sa bilis ng pagpapatakbo ay nagbubunga ng isang hindi proporsyonal na malaking pagbawas sa power draw. Halimbawa, ang pagbabawas ng bilis ng motor ng bomba ng dalawampung porsyento ay nagreresulta sa isang teoretikal na pagbabawas ng kinakailangan sa kuryente na halos limampung porsyento. Ginagawa nitong higit na nakahihigit ang variable speed control kaysa mechanical throttling, kung saan ang motor ay patuloy na kumukuha ng buong lakas habang lumalaban sa isang saradong balbula, nag-aaksaya ng enerhiya bilang init at alitan sa loob ng pump housing.
Nasusukat na Mga Bentahe ng Pagpapatupad ng mga VFD sa Pumping Infrastructure
Ang pagsasama ng modernong power electronics sa fluid handling infrastructure ay nagbibigay ng komprehensibong operational advantages na higit pa sa simpleng pagtitipid ng enerhiya. Ang mga benepisyong ito ay direktang nakakaapekto sa pagiging maaasahan ng halaman, mga badyet sa pagpapanatili, at katumpakan ng proseso.
- Malaking Pagtitipid sa Enerhiya: Sa pamamagitan ng pagtutugma ng pagkonsumo ng kuryente sa real-time na demand sa proseso, inaalis ng mga pasilidad ang nasayang na kapangyarihan na likas sa mga bypass system at throttling control valve.
- Mga Kakayahang Soft-Starting: Ang electronic control ay nag-aalis ng mataas na inrush current sa panahon ng motor acceleration, na pumipigil sa localized na pagbaba ng boltahe at binabawasan ang mechanical shock sa buong drive train.
- Tumpak na Regulasyon sa Proseso: Ang closed-loop na feedback integration ay nagbibigay-daan sa drive na mag-adjust ng mga bilis nang pabago-bago batay sa pressure, temperatura, o flow transmitter, na nagpapatatag sa pangkalahatang proseso.
- Pinahabang Buhay ng Pagsuot ng Mekanikal: Ang pagpapatakbo sa mas mababang bilis ay binabawasan ang pagkasira sa mga pump impeller, mechanical shaft seal, at panloob na mga bearings, na nagpapahaba ng oras sa pagitan ng mga pagkabigo.
- Pag-aalis ng Water Hammer: Pinipigilan ng mga programmed acceleration at deceleration ramp ang mga biglaang pagbabago sa bilis sa loob ng mga pipeline system, na pumipigil sa mga sakuna na pagtaas ng presyon.
Itinatampok ng talahanayan sa ibaba ang mga pagkakaiba sa pagpapatakbo sa pagitan ng tradisyonal na fixed-speed pumping system at modernized na variable frequency drive installation sa mga kritikal na parameter ng engineering.
| Parameter ng Operasyon | Nakapirming Bilis gamit ang Throttling Valve | Variable Frequency Drive Control |
|---|---|---|
| Pagkonsumo ng Enerhiya ng Motor | Nananatiling mataas anuman ang aktwal na mga kinakailangan sa daloy ng likido | Mga kaliskis sa kubiko na may mga pagbawas sa bilis ng motor |
| Pagsisimula ng Kasalukuyang Inrush | Hanggang anim hanggang walong beses na normal na full-load na kasalukuyang | Kinokontrol na acceleration; hindi kailanman lalampas sa full-load na rating |
| Mechanical Stress sa Seals | Mataas dahil sa backpressure at patuloy na top-speed na operasyon | Pinaliit dahil sa pinababang bilis ng shaft at mababang vibration |
| Pamamahala ng Presyon ng System | Kinokontrol sa pamamagitan ng mekanikal na paghihigpit; madaling kapitan ng biglaang mga spike | Pinapanatili nang maayos sa pamamagitan ng mga electronic na feedback loop |
| System Power Factor | Nanghihina nang husto sa ilalim ng pinababang mekanikal na pag-load | Pinapanatili sa isang mataas na antas sa buong saklaw ng pagpapatakbo |
Pag-uuri ng Torque at Alternatibong Industrial Application
Ang mga pang-industriya na pagkarga ng makinarya ay karaniwang ikinategorya sa dalawang pangunahing uri batay sa kanilang mga kinakailangan sa metalikang kuwintas: variable torque at pare-parehong metalikang kuwintas. Ang mga centrifugal pump at fan ay kumakatawan sa mga variable na torque load, kung saan ang kinakailangang torque ay tumataas sa parisukat ng bilis. Sa kabaligtaran, ang mga positibong displacement pump, conveyor system, reciprocating mixer, at compressor ay nangangailangan ng magkaparehong torque anuman ang bilis ng pagpapatakbo.
Ang pagpapatupad ng pare-parehong torque VFD na aplikasyon ay nangangailangan ng natatanging mga detalye ng engineering kumpara sa mga karaniwang pag-install ng centrifugal pump. Para sa patuloy na pag-load ng torque, ang drive ay dapat magbigay ng pare-parehong kasalukuyang output sa buong hanay ng dalas nito upang matiyak na ang motor ay maaaring mapagtagumpayan ang paglaban sa mababang bilis nang walang overheating. Ang mga heavy-duty na pang-industriya na mixer o positive displacement pump ay umaasa sa mga espesyal na setting na ito upang mahawakan ang mga high-viscosity na likido nang hindi humihinto sa mga low-speed cycle.
Katulad nito, ang isang variable frequency drive compressor ay kumakatawan sa isa pang karaniwang pare-parehong application ng torque na matatagpuan sa mga industriyal na manufacturing plant. Ang mga air compressor ay nahaharap sa mabilis na pagbabago ng mga hinihingi ng hangin sa buong shift ng produksyon. Ang paggamit ng adjustable speed drive ay nagbibigay-daan sa compressor na i-modulate ang rotational velocity nito upang mapanatili ang isang perpektong stable na presyon ng hangin ng system, na inaalis ang lubos na hindi mahusay na start-stop cycle o tuloy-tuloy na unloaded idling tipikal ng mga karaniwang compressor control scheme.
Mechanical Drive Synergy: Pinagsasama ang mga VFD sa High-Efficiency Gearing
Habang ino-optimize ng electronic speed control ang electrical input sa isang motor, ang mekanikal na transmission system na responsable para sa paghahatid ng power na iyon sa hinimok na kagamitan ay dapat na pantay na na-optimize. Ang mga sistemang pang-industriya na may mataas na demand ay nangangailangan ng matatag na mga bahagi ng makina na may kakayahang pangasiwaan ang mga variable na bilis ng pag-ikot, pag-reverse ng mga load, at mga profile ng mataas na torque nang hindi nakompromiso ang pangkalahatang kahusayan ng system.

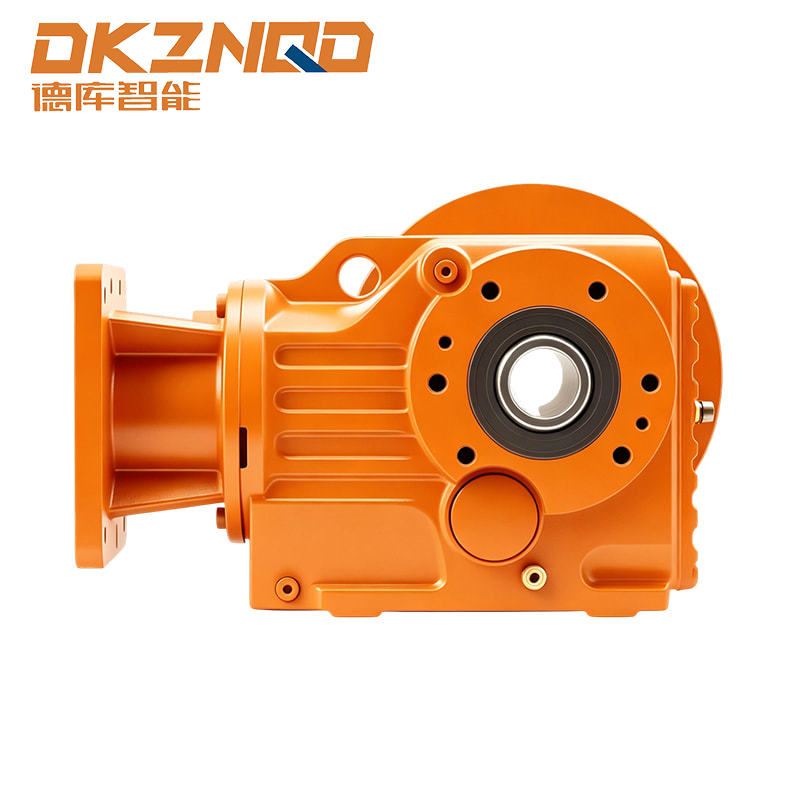

Ang imahe sa ibaba ay naglalarawan ng isang tipikal na mataas na pagganap na pang-industriya na gearmotor na pagsasaayos na idinisenyo upang mahawakan ang hinihingi na mga profile ng variable na bilis at mapanatili ang mekanikal na kahusayan sa malupit na mga kapaligiran sa pagpapatakbo.
Kapag bumagal ang motor sa ilalim ng electronic speed control, bumagal din ang internal cooling fan nito, na maaaring humantong sa pag-iipon ng init kung ang motor ay gumagana sa mataas na torque sa mahabang panahon. Ang paggamit ng high-efficiency helical bevel gear reducer ay nagbibigay-daan sa motor na gumana sa loob ng pinakamainam nitong RPM band habang nagbibigay ng kinakailangang mekanikal na pagbabawas ng bilis sa output shaft. Pinoprotektahan ng synergy na ito ang mga de-koryenteng bahagi mula sa thermal degradation habang naghahatid ng maximum na mekanikal na pagiging maaasahan sa pangkalahatang proseso ng halaman.
Pagkalkula ng Pagtitipid ng Enerhiya gamit ang mga VFD Drive: Isang Real-World na Sitwasyon
Upang ganap na bigyang-katwiran ang capital investment na kinakailangan para mag-deploy ng mga electronic speed control system, dapat suriin ng mga plant engineering team ang mga pangmatagalang epekto sa pananalapi. Ang kakayahang mabuhay sa pananalapi ng mga pag-install na ito ay nagiging maliwanag kapag tumitingin sa pagtitipid ng enerhiya gamit ang mga VFD drive sa isang pinalawig na timeline ng pagpapatakbo.
Isaalang-alang ang isang pang-industriya na cooling water pump na hinimok ng isang siyamnapung kilowatt induction motor na patuloy na tumatakbo sa buong taon. Sa isang karaniwang pag-install gamit ang mekanikal na throttling valve, ang motor ay kumukuha ng humigit-kumulang siyamnapu't dalawang kilowatts ng de-koryenteng kapangyarihan mula sa grid nang tuluy-tuloy upang malampasan ang friction ng system at mga paghihigpit sa throttling. Sa karaniwang mga pang-industriya na utility rate, ang tuluy-tuloy na operasyon ng unmodulated asset na ito ay kumakatawan sa isang malaking baseline operating cost.
Kung na-retrofit ang system ng electronic speed drive at ang average na kinakailangang flow rate ay bumaba sa walumpung porsyento ng maximum capacity para sa kalahati ng operating year, ang power requirement ay bumaba nang husto. Ayon sa mga batas sa centrifugal pump affinity, ang pagpapatakbo sa otsenta porsyentong bilis ay binabawasan ang kinakailangang kuryente sa humigit-kumulang apatnapu't pitong porsyento ng full-load na rating. Ipinapakita ng sumusunod na talahanayan ng analytical ang taunang pagkonsumo ng kuryente at mga implikasyon sa pananalapi ng diskarte sa pagbabawas ng bilis na ito.
| Sukatan ng Operasyon bawat Taon | Tradisyonal na Throttling System | Sistema ng Kontroladong Bilis ng Variable |
|---|---|---|
| Panahon ng Pagpapatakbo ng Mataas na Daloy (100% Bilis) | 4380 Oras sa 92 kW | 4380 Oras sa 93 kW (kasama ang pagkawala ng drive) |
| Mababang Daloy na Panahon ng Operasyon (80% Bilis) | 4380 Oras sa 92 kW | 4380 Oras sa 44 kW |
| Kabuuang Taunang Electrical Energy na Nakonsumo | 805920 Kilowatt-Oras | 600060 Kilowatt-Oras |
| Nakamit ang Net Energy Savings | Baseline Reference Value | 205860 Kilowatt-Oras na Nai-save Taun-taon |
| Pagbawas sa Mga Gastos sa Pagpapatakbo | 0% Pagbawas | Humigit-kumulang 25% Pagbawas sa mga Gastos sa kuryente |
Itinatampok ng kinakalkulang senaryo na ito ang mga benepisyong pinansyal na natanto kapag naglalapat ng speed modulation sa mga proseso ng paghawak ng likido. Bilang karagdagan sa direktang pagtitipid sa kuryente, ang pagbawas sa mga oras ng pagpapatakbo ng system sa pinakamataas na presyon ay nagpapalawak ng mga tagal ng buhay ng bahagi ng mekanikal, nagpapababa ng mga gastos sa pagpapanatili ng pasilidad, at nagpapaliit ng hindi planadong downtime ng produksyon.
Mga Madalas Itanong Tungkol sa Variable Frequency Drive
Q1: Maaari bang patakbuhin ang anumang karaniwang pang-industriya na AC induction motor na may variable frequency drive?
Karamihan sa mga modernong three-phase AC induction motor ay maaaring gumana gamit ang isang electronic speed control drive. Gayunpaman, ang mga mas lumang motor o motor na idinisenyo nang walang sapat na pagkakabukod ay maaaring makaranas ng pagkasira ng pagkakabukod dahil sa mabilis na mga spike ng boltahe na nabuo sa pamamagitan ng paglipat ng modulasyon ng lapad ng pulso. Para sa pinakamainam na pagiging maaasahan, dapat matugunan ng mga motor ang karaniwang mga pagtutukoy ng industriya para sa pagganap ng inverter-duty, na tinitiyak na ang mataas na temperatura na pagkakabukod at naaangkop na proteksyon sa tindig ay isinama sa disenyo.
Q2: Ano ang pinakamababang bilis kung saan ang isang pang-industriya na bomba ay maaaring ligtas na tumakbo gamit ang isang VFD?
Ang pinakamababang bilis ng pagpapatakbo ay ganap na nakasalalay sa disenyo ng bomba at ang paraan ng paglamig ng motor. Ang mga centrifugal pump sa pangkalahatan ay hindi dapat tumakbo nang mas mababa sa bilis na kinakailangan upang mapagtagumpayan ang static na presyon ng ulo ng system, dahil ang pagpapatakbo sa ibaba ng puntong ito ay nagreresulta sa isang zero-flow na kondisyon na maaaring mag-overheat sa pump. Mula sa perspektibo ng motor, nawawalan ng kahusayan sa paglamig ang karaniwang mga motor na ganap na nakapaloob sa fan-cooled sa mababang bilis. Kung kinakailangan ang tuluy-tuloy na operasyong mababa ang bilis, dapat gumamit ng auxiliary constant-speed cooling fan o isang high-efficiency gear reducer.
T3: Paano nakakaapekto ang mga variable speed drive sa pangkalahatang power factor ng isang industriyal na planta?
Ang mga karaniwang AC induction motor ay nagiging sanhi ng makabuluhang pagbaba ng power factor kapag nagpapatakbo sa ibaba ng kanilang na-rate na mekanikal na pagkarga. Kapag naka-install ang isang electronic speed drive, ang diode rectifier bridge sa input side ay nagpapanatili ng mataas na displacement power factor, karaniwang higit sa siyamnapu't limang porsyento, sa buong saklaw ng bilis at load. Pinoprotektahan ng mataas na pagganap na ito ang mga pasilidad na pang-industriya mula sa mga parusa sa utility na nauugnay sa mga pagpapatakbo ng mababang power factor.
Q4: Ano ang pangunahing pagkakaiba sa pagpapatakbo sa pagitan ng soft starter at VFD?
Eksklusibong ginagamit ang malambot na starter upang kontrolin ang agos at torque ng motor sa panahon ng paunang yugto ng pagsisimula, na binabawasan ang mekanikal na shock sa pamamagitan ng unti-unting pagtaas ng boltahe bago i-lock sa karaniwang bilis ng grid. Ang isang variable frequency drive ay nagbibigay ng eksaktong parehong soft-starting na kakayahan ngunit nagpapanatili ng ganap na kontrol sa bilis ng motor at torque sa buong ikot ng pagpapatakbo, na nagpapahintulot sa patuloy na pagsasaayos sa panahon ng produksyon.
