Bakit Nahihigitan ng Mga Right Angle Worm Gearbox ang Traditional Speed ​​Reducers para sa High-Torque Applications

1. Pangunahing Arkitektura ng Mga Pang-industriya na Gear Reducer

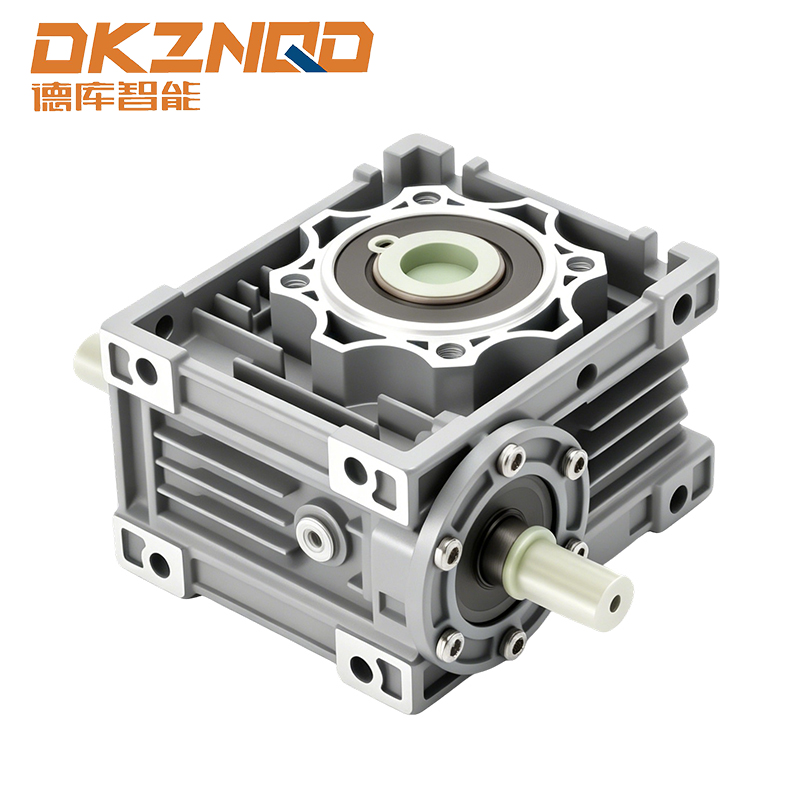

An pang-industriya na gear reducer (o reducer gearbox ) ay isang mekanikal na pagpupulong na nagpapababa ng bilis ng input shaft habang proporsyonal na nagdaragdag ng output torque. Sa modernong drivetrains, ang rv worm gear reducer ang pamilya ay kumakatawan sa isang espesyal na subset ng right angle worm gear reducer mga disenyo kung saan tumatawid ang worm shaft sa worm wheel axis sa 90 degrees. Ang pagsasaayos na ito ay kailangang-kailangan kapag ang mga hadlang sa espasyo ay pumipigil sa inline na pag-mount ng a motor sa pagbabawas ng gear .

Hindi tulad ng helical o planetary units, worm-based pang-industriya na gear reducer makamit ang mataas na mga ratio ng pagbabawas sa isang yugto—karaniwang mula 5:1 hanggang 100:1. Para sa matinding pangangailangan, isang double-stage worm gear reducer gearbox maaaring umabot sa mga ratio na lampas sa 3000:1. Ang likas na pagkilos ng pag-slide sa pagitan ng bronze worm wheel at hardened steel worm ay nagdudulot ng mas maraming friction kaysa rolling-element gear, na direktang nakakaapekto sa thermal management at diskarte sa pagpapadulas.

2. Right Angle Worm Gear Reducer: Kinematic Advantages

Ang pagtukoy ng geometry ng a right angle worm gear reducer nagbibigay-daan sa 90-degree na power redirection nang walang mga bevel gear. Ang compact na layout na ito ay mahalaga para sa mga automated guided vehicle, conveyor system, at packaging machinery kung saan ang speed reducer para sa electric motor dapat magkasya sa loob ng makitid na mga frame. Nasa ibaba ang isang annotated na representasyon ng SVG ng daloy ng torque sa loob ng isang tipikal hollow shaft worm gear reducer .

Kapag pumipili ng a worm gear reducer gearbox , ang hollow shaft variant ay nag-aalis ng pangangailangan para sa isang hiwalay na output coupling, direktang naka-mount sa hinimok na machine shafts. Binabawasan nito ang inertia at axial space ng hanggang 30% kumpara sa mga solid-shaft na disenyo, na ginagawang hollow shaft worm gear reducer kino-configure ang gustong pagpipilian para sa mga agitator, auger, at turntable drive.

3. Mga Sukatan ng Pagganap: Worm vs. Helical vs. Planetary Reducers

Ang mga desisyon sa engineering ay madalas na nagkakagulo pang-industriya na gear reducer na may worm na teknolohiya laban sa helical o planetary na mga alternatibo. Ang talahanayan sa ibaba ay nagbubuod ng mga pangunahing pagkakaiba sa apat na pamantayang kritikal para sa a motor sa pagbabawas ng gear ginagamit sa tuluy-tuloy na mga siklo ng tungkulin.

Pansinin na habang a mataas na torque worm gearbox isinakripisyo ang kahusayan kumpara sa mga helical unit, ang likas nitong self-locking na ari-arian (sa itaas ng ilang mga ratio, karaniwang >30:1) ay nag-aalis ng pangangailangan para sa mga panlabas na preno sa mga application ng hoisting at paradahan. A speed reducer para sa electric motor na nangangailangan ng paghawak ng torque nang walang pagkonsumo ng kuryente, ang mga disenyo ng worm ay katangi-tanging angkop para sa mga winch at boom lift.

4. Pagsusukat ng Mabibigat na Tungkulin na Pang-industriya na Reducer: Mga Salik sa Pag-load at Thermal

Mabibigat na tungkulin pang-industriya reducer dapat piliin batay sa thermal rating, hindi lamang mechanical peak torque. Tinutukoy ng AGMA (American Gear Manufacturers Association) thermal power rating ang maximum na tuluy-tuloy na input power bago masira ang lubricant. Ang data ng field mula sa mga application sa paghawak ng materyal ay nagpapakita na ang undersizing a reducer gearbox sa pamamagitan lamang ng 15% binabawasan ang buhay ng serbisyo ng higit sa 50% dahil sa pinabilis na pagkasira sa bronze worm wheel.

4.1 Mga parameter ng kritikal na pagpili para sa right angle worm gear units

• Salik ng serbisyo: Para sa mga conveyor na may katamtamang pagkabigla, gumamit ng 1.25; para sa mga crusher o mixer, gumamit ng 1.75 minimum.
• Limitasyon ng bilis ng input: Karamihan rv worm gear reducer tumatanggap ang mga unit ng 1400-1800 RPM, ngunit higit sa 2000 RPM ay nangangailangan ng balanseng worm shaft at synthetic lubricant.
• Oryentasyon sa pag-mount: Dapat tukuyin ng mga hollow shaft unit ang foot-mounted, flange-mounted, o torque-arm reaction bar.

Sa isang automotive assembly line retrofit, pinapalitan ang conventional parallel-shaft reducer ng compact right angle worm gear reducer binawasan ng 42% ang drivetrain envelope habang pinapanatili ang 88% na kahusayan, dahil lamang sa mga na-optimize na ratio ng center-distance at sapilitang sirkulasyon ng langis.

5. Mga Istratehiya sa Lubrication para sa Pangmatagalang Worm Gearbox

Ang sliding friction sa a worm gear reducer gearbox bumubuo ng makabuluhang init. Ang mga premium na sintetikong polyglycol (PG) na langis ay nahihigitan ng mga mineral na langis sa pamamagitan ng 10-15°C na pagbawas sa steady-state na temperatura. Para sa isang mabigat na tungkulin pang-industriya reducer application na tumatakbo 24/7, ang mga pagitan ng pagpapalit ng langis ay umaabot mula 4,000 oras (mineral) hanggang 12,000 oras (synthetic). Binabalangkas ng talahanayan sa ibaba ang mga inirerekomendang marka ng lagkit batay sa mga kondisyon ng kapaligiran.

Para sa hollow shaft worm gear reducer mga modelong may vertical na oryentasyon ng output, maaaring hindi sapat ang oil splash lubrication sa itaas ng 4" na distansya sa gitna; sapilitang sirkulasyon ng langis o pagpapadulas ng grasa (na may 50% na mas maiikling agwat ng relube) ay nagiging mandatory.

6. Pagtutugma ng Gear Reduction Motors sa Variable Frequency Drives

Kapag a motor sa pagbabawas ng gear pinagsasama ang isang worm reducer sa isang de-koryenteng motor, ang pagpapatakbo ng VFD sa ibaba 20 Hz ay binabawasan ang panloob na paglamig. Ang sliding velocity ng worm wheel ay proporsyonal na bumaba, na nanganganib sa boundary lubrication. Samakatuwid, para sa mga application na nangangailangan ng malawak na hanay ng bilis (hal., packaging indexing), piliin ang a right angle worm gear reducer na may mga pantulong na palikpik sa paglamig at isang hiwalay na bentilador na pinapatakbo ng motor. Ang mga pagsusulit sa larangan ay nagpapakita na a speed reducer para sa electric motor tumatakbo sa 15 Hz nang walang sapilitang paglamig ay nawawala ang 35% ng thermal capacity nito.

Kung gumagamit ng pamantayan pang-industriya na gear reducer package na may isang IEC motor adapter, palaging tiyakin na ang input seal ay makatiis sa maximum RPM ng motor, hindi lamang ang nominal na bilis. marami rv worm gear reducer ang mga pagkabigo ay nagmumula sa sobrang pag-init ng seal lip na dulot ng sobrang bilis sa panahon ng mga kondisyon ng overvoltage ng VFD.

7. Case-Inspired Performance: High Torque Worm Gearbox sa Conveyor Systems

Pinalitan ng isang planta ng bottling ng inumin ang 30% ng mga helical-bevel reducer nito mataas na torque worm gearbox mga yunit ng parehong laki ng frame. Sa loob ng 18 buwan, naitala ang sumusunod na data sa 24 na linya ng produksyon:

• Ang kabuuang downtime dahil sa pagkabigo ng gearbox ay nabawasan ng 22% (pinigilan ng self-locking ng worm ang mga shock load mula sa back-driving).
• Ang average na output torque ay tumaas ng 17% sa parehong amperage ng motor dahil sa mga na-optimize na anggulo ng worm lead.
• Gastos sa pagpapanatili bawat reducer gearbox bumaba mula $340/taon hanggang $210/taon, pangunahin dahil sa mas mahabang buhay ng langis.

Ito ay nagpapakita na ang isang mahusay na tinukoy worm gear reducer gearbox maaaring malampasan ang mga tradisyonal na disenyo sa parehong pagiging maaasahan at kabuuang halaga ng pagmamay-ari, lalo na kung saan nananaig ang mataas na shock load at limitadong pag-access.

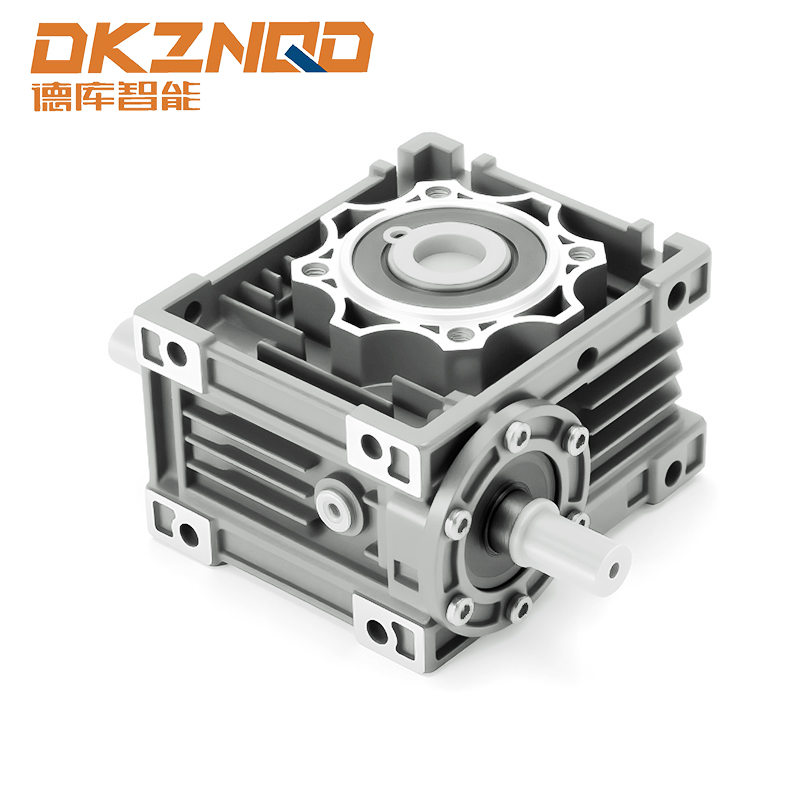

Cross-section ng isang tipikal na RV worm gear reducer na nagha-highlight sa hardened steel worm at bronze wheel interface
